PROLINK COMPUTER, INC.

PV-PH1200P+

Card Type

Tuner card

Maximum Onboard Memory

Unidentified

Data Bus

32-bit PCI

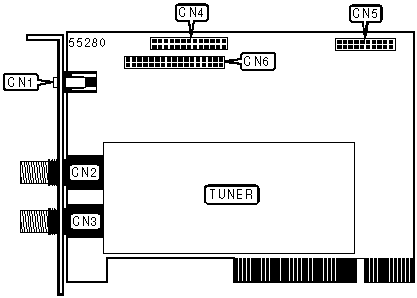

CONNECTIONS

Function

Label

Function

Label

Audio out

CN1

VGA card connector

CN4

FM antenna

CN2

NICAM/BTSC connector

CN5

TV antenna

CN3

MTS/TELETEXT connector

CN6

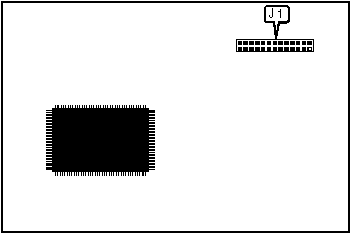

PV-BSC MODULE

CONNECTIONS

Function

Label

VGA+Capture connector

J1

DB-MTSRIC MODULE

CONNECTIONS

Function

Label

VGA+Capture connector

J1

PV-NICAM MODULE

CONNECTIONS

Function

Label

VGA+Capture connector

J1
