SEA LEVEL SYSTEMS, INC.

DIO-16

Card Type

Serial card

Chip Set

Unidentified

I/O Options

Serial port

Data Bus

8-bit ISA

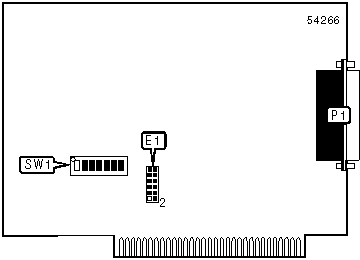

CONNECTIONS

Function

Label

Serial port

P1

SERIAL PORT INTERRUPT SELECTION

IRQ

E1



2/9

Pins 1 & 2 closed



3

Pins 3 & 4 closed



4

Pins 5 & 6 closed

»

5

Pins 7 & 8 closed



6

Pins 9 & 10 closed



7

Pins 11 & 12 closed

BASE I/O ADDRESS SELECTION

Setting

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

SW1/7

SW1/8



100

Off

On

On

On

On

On

On

On



104

Off

On

On

On

On

On

On

Off



200

On

Off

On

On

On

On

On

On



280

Off

On

Off

On

On

On

On

On



284

Off

On

Off

On

Off

On

On

Off



2EC

Off

On

Off

Off

Off

On

Off

Off

»

300

Off

Off

On

On

On

On

On

On



320

Off

Off

On

On

Off

On

On

On



388

Off

Off

Off

On

On

On

Off

On



3A0

Off

Off

Off

On

Off

On

On

On



3A4

Off

Off

Off

On

Off

On

On

Off
