ZOLTRIX, INC.

AUDIOPLUS 1600 V.33

Card Type

Sound card

Chip Set

Unidentified

I/O Options

CD-ROM interface (4), game/midi port, microphone jack, Audio-in (3), line in, wavetable, speaker/line out, volume control

Data Bus

16-bit ISA

Card Size

Half-length, full-height card

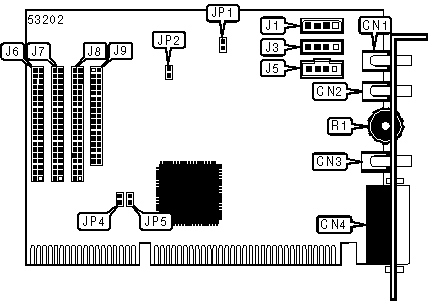

CONNECTIONS

Function

Label

Function

Label

Line in

CN1

Audio in - CD-ROM (Sony)

J5

Microphone jack

CN2

CD-ROM ATAPI interface

J6

Speaker/line out

CN3

Panasonic CD-ROM interface

J7

Game/MIDI port

CN4

Mitsumi CD-ROM interface

J8

Audio in - CD-ROM (Panasonic)

J1

Sony CD-ROM interface

J9

Wave table synthesizer connector

J2

Volume control

R1

Audio in - CD-ROM (Mitsumi)

J3



Note: Location of J2 unknown

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Microphone monitor enabled

JP1

Closed



Microphone monitor disabled

JP1

Open

»

Voice filter enabled

JP2

Closed



Voice filter disabled

JP2

Open

CD-ROM SELECT

FUNCTION

JP4

JP5

»

Disabled

Closed

Closed



Panasonic enabled

Open

Closed



Sony/Mitsumi/Wearnes enabled

Closed

Open



IDE enabled

Open

Open
