ZENITH DATA SYSTEMS

Z-515

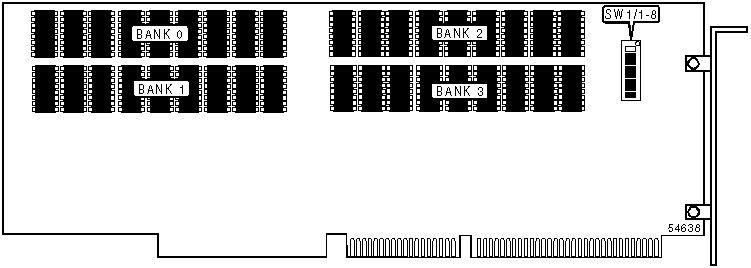

Card Type

Memory card

Maximum Onboard Memory

4MB DRAM

Data Bus

16-bit ISA

Card Size

Full-length, full-height card

USER CONFIGURABLE SETTINGS

Function

Label

Position

EMS enabled

SW1/3

On

EMS disabled

SW1/3

Off

Base system memory = 512KB

SW1/4

Off

Base system memory = 640KB

SW1/4

On

MEMORY BOARD NUMBER SELECTION

Board number

SW1/1

SW1/2

0

On

On

1

On

Off

2

Off

On

3

Off

Off

BASE ADDRESS EMS ENABLED SELECTION

Memory block

SW1/5

SW1/6

SW1/7

SW1/8

0

On

On

On

On

2

On

Off

On

On

4

On

On

Off

On

6

On

Off

Off

On

8

On

On

On

Off

10

On

Off

On

Off

12

On

On

Off

Off

14

On

Off

Off

Off
