AUVA COMPUTER, INC.

BABY 286 BAM/16-C3

Processor

80286 (exact location unknown)

Processor Speed

16MHz

Chip Set

C & T

Max. Onboard DRAM

16MB (8MB on external memory card)

Cache

None

BIOS

AMI/Award/Phoenix

Dimensions

330mm x 218mm

I/O Options

16-bit external memory card

NPU Options

80287

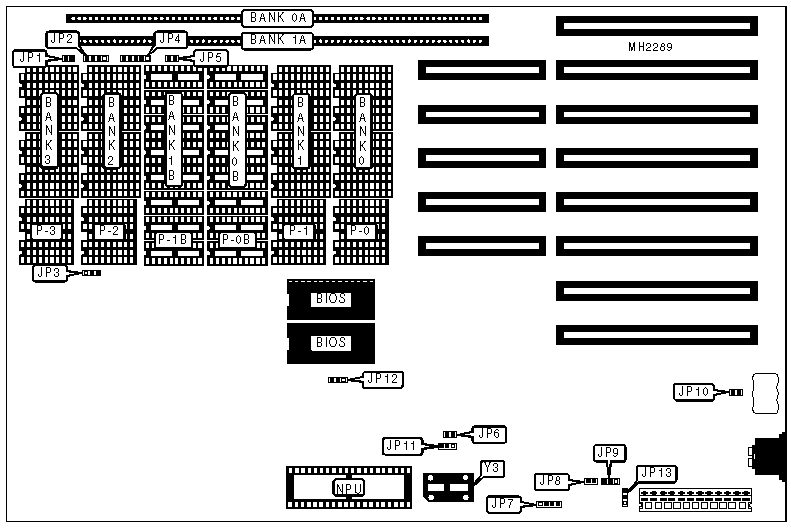

CONNECTIONS

Purpose

Location

Purpose

Location

Reset switch

JP1

Power LED & keylock

JP4

Speaker

JP2

Turbo switch

JP5

Turbo LED

JP3

External battery

JP7

USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

Turbo enabled

JP5

Closed



Turbo disabled

JP5

Open

»

NPU oscillator select onboard 16/32MHz coprocessor

JP6

Open



NPU oscillator select alternate oscillator at Y3

JP6

Closed

»

Monitor type select monochrome

JP8

Open



Monitor type select color

JP8

Closed

»

CMOS memory normal operation

JP9

pins 1 & 2 closed



CMOS memory clear

JP9

pins 2 & 3 closed

»

Battery type select internal

JP10

Closed



Battery type select external

JP10

Open

»

NPU speed select 16MHz

JP11

pins 2 & 3 closed



NPU speed select 32MHz

JP11

pins 1 & 2 closed

»

BIOS type select 27128

JP12

pins 1 & 2 closed



BIOS type select 27256

JP12

pins 2 & 3 closed

»

BIOS output pin select pin 30

JP13

pins 1 & 2 closed



BIOS output pin select pin 23

JP13

pins 2 & 3 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 0A

Bank 0B

Bank 1A

512KB

(4) 44256

NONE

NONE

NONE

640KB

(4) 44256

NONE

NONE

NONE

1MB

(4) 44256

NONE

NONE

NONE

1.5MB

(4) 44256

NONE

NONE

NONE

1.5MB

(4) 44256

(2) 256K x 9

NONE

NONE

1.64MB

(4) 44256

NONE

NONE

NONE

1.64MB

(4) 44256

(2) 256K x 9

NONE

(2) 256K x 9

2MB

(4) 44256

NONE

NONE

NONE

2MB

(4) 44256

(2) 256K x 9

NONE

(2) 256K x 9

2MB

(4) 411000

NONE

(6) 411000

NONE

3MB

(4) 44256

(2) 1M x 9

NONE

NONE

4MB

(4) 411000

NONE

(6) 411000

NONE

4.64MB

(4) 44256

(2) 1M x 9

NONE

(2) 1M x 9

5MB

(4) 44256

(2) 1M x 9

NONE

(2) 1M x 9

6MB

(4) 411000

NONE

(6) 411000

(2) 1M x 9

8MB

(4) 411000

(2) 1M x 9

(6) 411000

(2) 1M x 9

Note:Memory configurations shown in bold are not recommended by the manufacturer.

DRAM CONFIGURATION (CON'T)

Size

Bank 1B

Bank 1

Bank 2

Bank 3

512KB

NONE

NONE

NONE

NONE

640KB

NONE

NONE

NONE

NONE

1MB

NONE

(4) 44256

NONE

NONE

1.5MB

NONE

(4) 44256

(4) 44256

NONE

1.5MB

NONE

(4) 44256

NONE

NONE

1.64MB

NONE

NONE

(4) 44256

(4) 44256

1.64MB

NONE

NONE

NONE

NONE

2MB

NONE

(4) 44256

(4) 44256

(4) 44256

2MB

NONE

(4) 44256

NONE

NONE

2MB

NONE

(4) 411000

NONE

NONE

3MB

NONE

(4) 44256

NONE

NONE

4MB

(6) 411000

(4) 411000

(4) 411000

(4) 411000

4.64MB

NONE

NONE

NONE

NONE

5MB

NONE

(4) 44256

NONE

NONE

6MB

(6) 411000

(4) 411000

(4) 411000

(4) 411000

8MB

(6) 411000

(4) 411000

(4) 411000

(4) 411000

Note: Memory configurations shown in bold are not recommended by the manufacturer. Both DRAM tables must be used in order to acquire desired memory size.

DRAM PARITY CONFIGURATION

Size

Parity 0

Parity 0B

Parity 1B

Parity 1

Parity 2

Parity 3

512KB

(2) 41256

NONE

NONE

NONE

NONE

NONE

640KB

(2) 41256

(2) 41256

(2) 41256

(2) 41256

NONE

NONE

1MB

(2) 41256

NONE

NONE

(2) 41256

NONE

NONE

1.5MB

(2) 41256

NONE

NONE

(2) 41256

(2) 41256

NONE

1.5MB

(2) 41256

NONE

NONE

(2) 41256

NONE

NONE

1.64MB

(2) 41256

(2) 4464

(2) 4464

(2) 4164

(2) 41256

(2) 41256

1.64MB

(2) 41256

(2) 41256

(2) 41256

(2) 41256

NONE

NONE

2MB

(2) 41256

NONE

NONE

(2) 41256

(2) 41256

(2) 41256

2MB

(2) 41256

NONE

NONE

(2) 41256

NONE

NONE

2MB

(2) 411000

NONE

NONE

(2) 411000

NONE

NONE

3MB

(2) 41256

NONE

NONE

(2) 41256

NONE

NONE

4MB

(2) 411000

(2) 411000

(2) 411000

(2) 411000

(2) 411000

(2) 411000

4.64MB

(2) 41256

(2) 41256

(2) 41256

(2) 41256

NONE

NONE

5MB

(2) 41256

NONE

NONE

(2) 41256

NONE

NONE

6MB

(2) 411000

NONE

NONE

(2) 411000

(2) 411000

(2) 411000

8MB

(2) 411000

NONE

NONE

(2) 411000

(2) 411000

(2) 411000

Note: Memory configurations shown in bold are not recommended by the manufacturer.
