A-TREND TECHNOLOGY CORPORATION

ATC-5000 (VER. 2)

Processor

CX 6X86/CX 6X86L/AM K5/AM K6/Pentium

Processor Speed

90/100/120/133/150/166/180/200/233MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

256MB (EDO supported)

Maximum Video Memory

None

Cache

256/512KB

BIOS

Award

Dimensions

260mm x 220mm

I/O Options

32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connector, ATX power connector

NPU Options

None

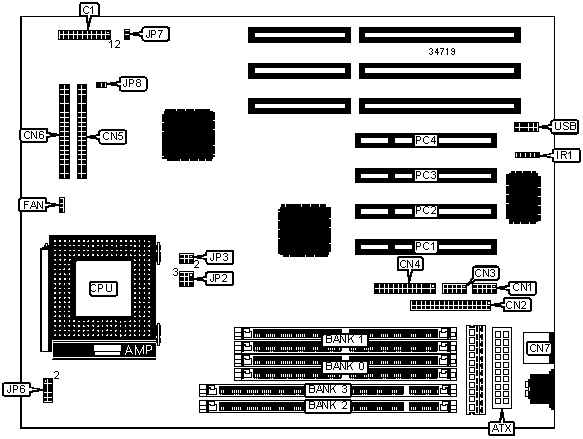

CONNECTIONS

Purpose

Location

Purpose

Location

ATX power connector

ATX

Parallel port

CN4

Reset switch

C1/pins 1 & 2

IDE interface 1

CN5

Green PC connector

C1/pins 4 & 5

IDE interface 2

CN6

Turbo LED

C1/pins 7 & 8

PS/2 mouse port

CN7

IDE interface LED

C1/pins 10 & 11

CPU fan power

FAN

Speaker

C1/pins 12 – 15

IR connector

IR1

Power LED & keylock

C1/pins 17 - 19

Soft off power supply

JP7

Serial port 1

CN1

32-bit PCI slots

PC1 – PC4

Floppy drive interface

CN2

USB connector

USB

Serial port 2

CN3



USER CONFIGURABLE SETTINGS

Function

Label

Position

»

CMOS memory normal operation

JP8

Closed



CMOS memory clear

JP8

Open

DIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(1) 1M x 64

None

16MB

(1) 2M x 64

None

16MB

(1) 1M x 64

(1) 1M x 64

24MB

(1) 2M x 64

(1) 1M x 64

32MB

(1) 4M x 64

None

32MB

(1) 2M x 64

(1) 2M x 64

40MB

(1) 4M x 64

(1) 1M x 64

48MB

(1) 4M x 64

(1) 2M x 64

64MB

(1) 8M x 64

None

64MB

(1) 4M x 64

(1) 4M x 64

72MB

(1) 8M x 64

(1) 1M x 64

80MB

(1) 8M x 64

(1) 2M x 64

96MB

(1) 8M x 64

(1) 4M x 64

128MB

(1) 16M x 64

None

128MB

(1) 8M x 64

(1) 8M x 64

136MB

(1) 16M x 64

(1) 1M x 64

144MB

(1) 16M x 64

(1) 2M x 64

160MB

(1) 16M x 64

(1) 4M x 64

192MB

(1) 16M x 64

(1) 8M x 64

256MB

(1) 16M x 64

(1) 16M x 64

SIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 36

None

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

24MB

(2) 2M x 36

(2) 1M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 4M x 36

(2) 2M x 36

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

72MB

(2) 8M x 36

(2) 1M x 36

80MB

(2) 8M x 36

(2) 2M x 36

96MB

(2) 8M x 36

(2) 4M x 36

128MB

(2) 8M x 36

(2) 8M x 36

128MB

(2) 16M x 36

None

136MB

(2) 16M x 36

(2) 1M x 36

144MB

(2) 16M x 36

(2) 2M x 36

160MB

(2) 16M x 36

(2) 4M x 36

192MB

(2) 16M x 36

(2) 8M x 36

256MB

(2) 16M x 36

(2) 16M x 36

Note: Board accepts EDO memory.

CACHE CONFIGURATION

Size

Bank 0

256KB

(2) 32K x 32

512KB

(2) 64K x 32

Note: The location of bank 0 is unidentified.

CPU SPEED SELECTION (CX 6X86)

CPU speed

Clock speed

Multiplier

JP2

JP3

150MHz

60MHz

2x

2 & 3, 4 & 5

1 & 2, 5 & 6

166MHz

66MHz

2x

2 & 3, 4 & 5

1 & 2, 4 & 5

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (CX 6X86L)

CPU speed

Clock speed

Multiplier

JP2

JP3

150MHz

60MHz

2x

2 & 3, 4 & 5

1 & 2, 5 & 6

166MHz

66MHz

2x

2 & 3, 4 & 5

1 & 2, 4 & 5

200MHz

75MHz

3x

2 & 3, 4 & 5

2 & 3, 4 & 5

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (AM K5)

CPU speed

Clock speed

Multiplier

JP2

JP3

90MHz

60MHz

1.5x

1 & 2, 4 & 5

1 & 2, 5 & 6

100MHz

66MHz

1.5x

1 & 2, 4 & 5

1 & 2, 4 & 5

120MHz

60MHz

1.5x

1 & 2, 4 & 5

1 & 2, 5 & 6

133MHz

66MHz

1.5x

1 & 2, 4 & 5

1 & 2, 4 & 5

166MHz

66MHz

2.5x

2 & 3, 5 & 6

1 & 2, 4 & 5

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (AK K6)

CPU speed

Clock speed

Multiplier

JP2

JP3

166MHz

66MHz

2.5x

2 & 3, 5 & 6

1 & 2, 4 & 5

200MHz

66MHz

3x

1 & 2, 5 & 6

1 & 2, 4 & 5

233MHz

66MHz

3.5x

1 & 2, 4 & 5

1 & 2, 4 & 5

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL P54C STD)

CPU speed

Clock speed

Multiplier

JP2

JP3

120MHz

60MHz

2x

2 & 3, 4 & 5

1 & 2, 5 & 6

133MHz

66MHz

2x

2 & 3, 4 & 5

1 & 2, 4 & 5

150MHz

60MHz

2.5x

2 & 3, 5 & 6

1 & 2, 5 & 6

166MHz

66MHz

2.5x

2 & 3, 5 & 6

1 & 2, 4 & 5

180MHz

60MHz

3x

1 & 2, 5 & 6

1 & 2, 5 & 6

200MHz

66MHz

3x

1 & 2, 5 & 6

1 & 2, 4 & 5

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL P54C VRE)

CPU speed

Clock speed

Multiplier

JP2

JP3

120MHz

60MHz

2x

2 & 3, 4 & 5

1 & 2, 5 & 6

133MHz

66MHz

2x

2 & 3, 4 & 5

1 & 2, 4 & 5

150MHz

60MHz

2.5x

2 & 3, 5 & 6

1 & 2, 5 & 6

166MHz

66MHz

2.5x

2 & 3, 5 & 6

1 & 2, 4 & 5

180MHz

60MHz

3x

1 & 2, 5 & 6

1 & 2, 5 & 6

200MHz

66MHz

3x

1 & 2, 5 & 6

1 & 2, 4 & 5

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL MMX)

CPU speed

Clock speed

Multiplier

JP2

JP3

166MHz

66MHz

2.5x

2 & 3, 5 & 6

1 & 2, 4 & 5

200MHz

66MHz

3x

1 & 2, 5 & 6

1 & 2, 4 & 5

233MHz

66MHz

3.5x

1 & 2, 4 & 5

1 & 2, 4 & 5

Note: Pins designated should be in the closed position.

CPU TYPE SELECTION

Type

JP6

CX 6X86

Pins 1 & 2 closed

CX 6X86L

Pins 9 & 10 closed

AM K5

Pins 1 & 2 closed

AM K6-166/200

Pins 7 & 8 closed

AM K6-233

Pins 5 & 6 closed

P54C (VRE)

Pins 1 & 2 closed

P54C (STD)

Pins 3 & 4 closed

P55C

Pins 9 & 10 closed
