DIGITAL EQUIPMENT CORPORATION

PERSONAL WORKSTATION 180I

PERSONAL WORKSTATION 200I

Device Type

Mainboard

Processor

Pentium Pro

Processor Speed

120/133/150/166/180/200/210/233/240/266MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

512MB (EDO supported)

Maximum Video Memory

None

Cache

512KB (located on Pentium II CPU)

BIOS

Unidentified

Dimensions

254mm x 218mm

I/O Options (CPU)

Parallel port, PS/2 mouse port, serial ports (2), USB connectors (2), VRM connectors (2)

I/O Options (backplane)

IDE interfaces (2), floppy drive interface, 100Base-T connector, game/MIDI port, audio in – CD-ROM, fax/modem connector, 32-bit PCI slots (4)

NPU Options

None

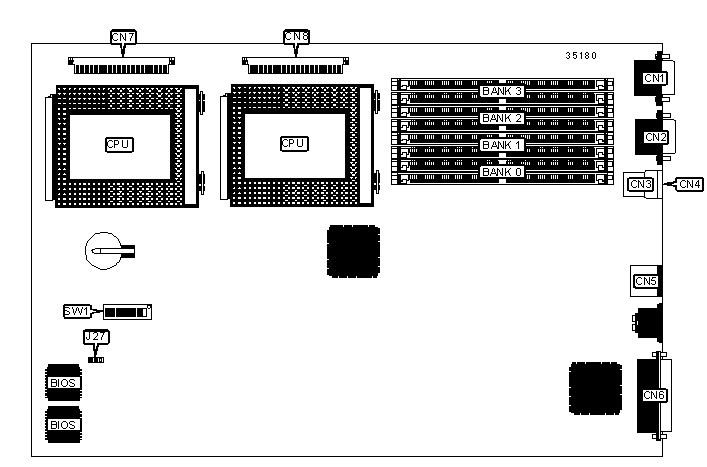

CONNECTIONS

Purpose

Location

Purpose

Location

Serial port

CN1

PS/2 mouse port

CN5

Serial port

CN2

Parallel port

CN6

USB connector 1

CN3

VRM connector

CN7

USB connector 2

CN4

VRM connector

CN8

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Boot block update disabled

J27

Pins 1 & 2 closed



Boot block update enabled

J27

Pins 2 & 3 closed

»

Password disabled

SW1/5

Off



Password enabled

SW1/5

On

»

BIOS normal operation

SW1/6

Off



BIOS recovery mode

SW1/6

On

»

CMOS memory normal operation

SW1/7

Off



CMOS memory clear

SW1/7

On

»

Factory configured – do not alter

SW1/8

Off

SIMM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

16MB

(2) 2M x 36

None

None

None

32MB

(2) 4M x 36

None

None

None

32MB

(2) 2M x 36

(2) 2M x 36

None

None

48MB

(2) 4M x 36

(2) 2M x 36

None

None

48MB

(2) 2M x 36

(2) 2M x 36

(2) 2M x 36

None

64MB

(2) 2M x 36

(2) 2M x 36

(2) 2M x 36

(2) 2M x 36

64MB

(2) 8M x 36

None

None

None

64MB

(2) 4M x 36

(2) 4M x 36

None

None

80MB

(2) 8M x 36

(2) 2M x 36

None

None

96MB

(2) 8M x 36

(2) 4M x 36

None

None

96MB

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

None

128MB

(2) 16M x 36

None

None

None

128MB

(2) 8M x 36

(2) 8M x 36

None

None

128MB

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

144MB

(2) 16M x 36

(2) 2M x 36

None

None

160MB

(2) 16M x 36

(2) 4M x 36

None

None

SIMM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

Bank 2

Bank 3

176MB

(2) 16M x 36

(2) 2M x 36

(2) 2M x 36

(2) 2M x 36

192MB

(2) 16M x 36

(2) 8M x 36

None

None

192MB

(2) 8M x 36

(2) 8M x 36

(2) 8M x 36

None

224MB

(2) 16M x 36

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

256MB

(2) 16M x 36

(2) 16M x 36

None

None

256MB

(2) 8M x 36

(2) 8M x 36

(2) 8M x 36

(2) 8M x 36

288MB

(2) 16M x 36

(2) 16M x 36

(2) 2M x 36

(2) 2M x 36

320MB

(2) 16M x 36

(2) 16M x 36

(2) 4M x 36

(2) 4M x 36

320MB

(2) 16M x 36

(2) 8M x 36

(2) 8M x 36

(2) 8M x 36

384MB

(2) 16M x 36

(2) 16M x 36

(2) 16M x 36

None

512MB

(2) 16M x 36

(2) 16M x 36

(2) 16M x 36

(2) 16M x 36

Note: Board accepts EDO memory. Maximum EDO is 256MB. Maximum fast page is 512MB.

CACHE CONFIGURATION

Note: 512KB cache is located on the Pentium Pro CPU.

CPU SPEED SELECTION

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

120MHz

60MHz

2x

Off

On

On

On

133MHz

66MHz

2x

On

On

On

On

150MHz

60MHz

2.5x

Off

Off

On

On

166MHz

66MHz

2.5x

On

Off

On

On

180MHz

60MHz

3x

Off

On

Off

On

200MHz

66MHz

3x

On

On

Off

On

210MHz

60MHz

3.5x

Off

Off

Off

On

233MHz

66MHz

3.5x

On

Off

Off

On

240MHz

60MHz

4x

Off

On

On

Off

266MHz

66MHz

4x

On

On

On

Off

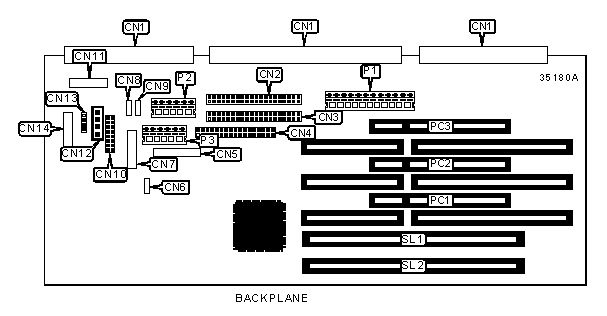

CONNECTIONS

Purpose

Location

Purpose

Location

Main logic board connectors

CN1

Control panel connector

CN11

IDE interface 1

CN2

Audio in – CD-ROM

CN12

IDE interface 2

CN3

Fax/modem connector

CN13

Floppy drive interface

CN4

Audio connector

CN14

100Base-T connector

CN5

Power connector

P1

IDE interface LED

CN6

5v power

P2

10Base-T connector

CN7

3.3v power

P3

Chassis fan power

CN8

32-bit PCI slots

PC1 – PC2

Chassis fan power

CN9

32-bit PCI slots (full size)

SL1 & SL2

Game/MIDI port

CN10
