FREE COMPUTER TECHNOLOGY, INC.

P5F93

Device Type

Mainboard

Processor

CX 686L/IBM 6X86L/CX 686MX/IBM 6X86MX/CX MII/IBM MII/

AM K5/AM K6/AM K6-2/Pentium/Pentium MMX

Processor Speed

90/100/120/133/150/166/200/250/233/266/300/350/400MHz

Chip Set

ALI Aladdin V

Video Chip Set

None

Maximum Onboard Memory

768MB (EDO & SDRAM supported)

Maximum Video Memory

None

Cache

512KB

BIOS

Unidentified

Dimensions

220mm x 211mm

I/O Options

32-bit PCI slots (3), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector

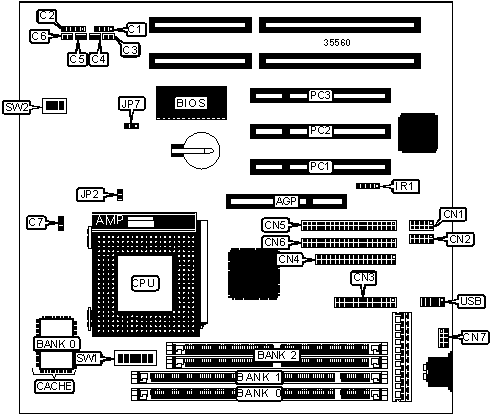

CONNECTIONS

Purpose

Location

Purpose

Location

AGP slot

AGP

Serial port 2

CN2

Speaker

C1

Parallel port

CN3

Power LED & keylock

C2

Floppy drive interface

CN4

IDE interface LED

C3

IDE interface 1

CN5

Standby LED

C4

IDE interface 2

CN6

Reset switch

C5

PS/2 mouse interface

CN7

Soft off power supply

C6

IR connector

IR1

CPU fan power

C7

32-bit PCI slots

PC1 – PC3

Serial port 1

CN1

USB connector

USB

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

CMOS memory normal operation

JP7

Pins 1 & 2 closed



CMOS memory clear

JP7

Pins 2 & 3 closed

SIMM CONFIGURATION

Size

Bank 2

8MB

(2) 1M x 36

16MB

(2) 2M x 36

32MB

(2) 4M x 36

64MB

(2) 8M x 36

128MB

(2) 16M x 36

256MB

(2) 32M x 36

Note: Board accepts EDO memory.

DIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(1) 1M x 64

None

16MB

(1) 2M x 64

None

16MB

(1) 1M x 64

(1) 1M x 64

24MB

(1) 2M x 64

(1) 1M x 64

32MB

(1) 4M x 64

None

32MB

(1) 2M x 64

(1) 2M x 64

40MB

(1) 4M x 64

(1) 1M x 64

48MB

(1) 4M x 64

(1) 2M x 64

64MB

(1) 8M x 64

None

DIMM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

64MB

(1) 4M x 64

(1) 4M x 64

72MB

(1) 8M x 64

(1) 1M x 64

80MB

(1) 8M x 64

(1) 2M x 64

96MB

(1) 8M x 64

(1) 4M x 64

128MB

(1) 8M x 64

(1) 8M x 64

128MB

(1) 16M x 64

None

136MB

(1) 16M x 64

(1) 1M x 64

144MB

(1) 16M x 64

(1) 2M x 64

160MB

(1) 16M x 64

(1) 4M x 64

192MB

(1) 16M x 64

(1) 8M x 64

256MB

(1) 16M x 64

(1) 16M x 64

256MB

(1) 32M x 64

None

264MB

(1) 32M x 64

(1) 1M x 64

272MB

(1) 32M x 64

(1) 2M x 64

288MB

(1) 32M x 64

(1) 4M x 64

320MB

(1) 32M x 64

(1) 8M x 64

384MB

(1) 32M x 64

(1) 16M x 64

512MB

(1) 32M x 64

(1) 32M x 64

Note: Board accepts SDRAM memory.

CACHE CONFIGURATION

Size

Bank 0

512KB

(1) 64K x 64

CPU SPEED SELECTION (CX 6X86L)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

150MHz

60MHz

2x

On

Off

Off

On

On

On

166MHz

66MHz

2x

On

Off

Off

Off

On

On

200MHz

75MHz

2x

On

Off

Off

On

On

Off

CPU SPEED SELECTION (IBM 6X86L)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

150MHz

60MHz

2x

On

Off

Off

On

On

On

166MHz

66MHz

2x

On

Off

Off

Off

On

On

200MHz

75MHz

2x

On

Off

Off

On

On

Off

CPU SPEED SELECTION (CX 6X86MX)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

166MHz

60MHz

2.5x

On

On

Off

On

On

On

166MHz

66MHz

2x

On

Off

Off

Off

On

On

200MHz

66MHz

2.5x

On

On

Off

Off

On

On

233MHz

75MHz

2.5x

On

On

Off

On

On

Off

233MHz

66MHz

3x

Off

On

Off

Off

On

On

CPU SPEED SELECTION (IBM 6X86MX)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

166MHz

60MHz

2.5x

On

On

Off

On

On

On

166MHz

66MHz

2x

On

Off

Off

Off

On

On

200MHz

66MHz

2.5x

On

On

Off

Off

On

On

233MHz

75MHz

2.5x

On

On

Off

On

On

Off

233MHz

66MHz

3x

Off

On

Off

Off

On

On

CPU SPEED SELECTION (CX MII)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

233MHz

75MHz

2.5x

On

On

Off

On

On

Off

233MHz

66MHz

3x

Off

On

Off

Off

On

On

266MHz

83MHz

2.5x

On

On

Off

Off

On

Off

300MHz

75MHz

3x

Off

On

Off

On

On

Off

CPU SPEED SELECTION (IBM MII)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

233MHz

75MHz

2.5x

On

On

Off

On

On

Off

233MHz

66MHz

3x

Off

On

Off

Off

On

On

266MHz

83MHz

2.5x

On

On

Off

Off

On

Off

300MHz

75MHz

3x

Off

On

Off

On

On

Off

CPU SPEED SELECTION (AM K5)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

120MHz

60MHz

1.5x

Off

Off

Off

On

On

On

133MHz

66MHz

1.5x

Off

Off

Off

Off

On

On

150MHz

60MHz

1.75x

On

Off

Off

On

On

On

166MHz

66MHz

1.75x

On

Off

Off

Off

On

On

CPU SPEED SELECTION (AM K6)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

166MHz

66MHz

2.5x

On

On

Off

Off

On

On

200MHz

66MHz

3x

Off

On

Off

Off

On

On

233MHz

66MHz

3.5x

Off

Off

Off

Off

On

On

266MHz

66MHz

4x

On

Off

On

Off

On

On

300MHz

66MHz

4.5x

On

On

On

Off

On

On

CPU SPEED SELECTION (AM K6-2)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

250MHz

100MHz

2.5x

On

On

Off

Off

Off

Off

266MHz

66MHz

4x

On

Off

On

Off

On

On

300MHz

100MHz

3x

Off

On

Off

Off

Off

Off

350MHz

100MHz

3.5x

Off

Off

Off

Off

Off

Off

400MHz

100MHz

4x

On

Off

On

Off

Off

Off

CPU SPEED SELECTION (INTEL)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

90MHz

60MHz

1.5x

Off

Off

Off

On

On

On

100MHz

66MHz

1.5x

Off

Off

Off

Off

On

On

120MHz

60MHz

2x

On

Off

Off

On

On

On

133MHz

66MHz

2x

On

Off

Off

Off

On

On

150MHz

60MHz

2.5x

On

On

Off

On

On

On

166MHz

66MHz

2.5x

On

On

Off

Off

On

On

200MHz

66MHz

3x

Off

On

Off

Off

On

On

CPU SPEED SELECTION (INTEL OVERDRIVE)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

150MHz

60MHz

2.5x

On

Off

Off

On

On

On

166MHz

66MHz

2.5x

On

Off

Off

Off

On

On

200MHz

66MHz

3x

On

On

Off

Off

On

On

CPU SPEED SELECTION (INTEL MMX)

CPU speed

Clock speed

Multiplier

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

166MHz

66MHz

2.5x

On

On

Off

Off

On

On

200MHz

66MHz

3x

Off

On

Off

Off

On

On

233MHz

66MHz

3.5x

Off

Off

Off

Off

On

On

CPU TYPE SELECTION

Type

JP2

AMD

Open

Cyrix

Open

Intel

Open

Intel Overdrive

Closed

CPU VOLTAGE SELECTION

Voltage

SW2/1

SW2/2

SW2/3

2.0v

Off

Off

Off

2.1v

On

Off

Off

2.2v

Off

On

Off

2.3v

On

On

Off

2.4v

Off

Off

On

2.5v

On

Off

On

2.6v

Off

On

On

2.7v

On

On

On

2.8v

Off

Off

Off

2.9v

On

Off

Off

3.0v

Off

On

Off

3.1v

On

On

Off

3.2v

Off

Off

On

3.3v

On

Off

On

3.4v

Off

On

On

3.5v

On

On

On
