IBM CORPORATION

PS/VALUEPOINT 6381 SX

Processor

80486SX/80486DX/80486DX2

Processor Speed

25/50(internal)MHz

Chip Set

Intel

Max. Onboard DRAM

64MB

Cache

None

BIOS

IBM

Dimensions

330mm x 218mm

I/O Options

32-bit riser card slot, floppy drive interface, hard drive interface,

parallel port, PS/2 mouse port, serial ports (2), video port

NPU Options

None

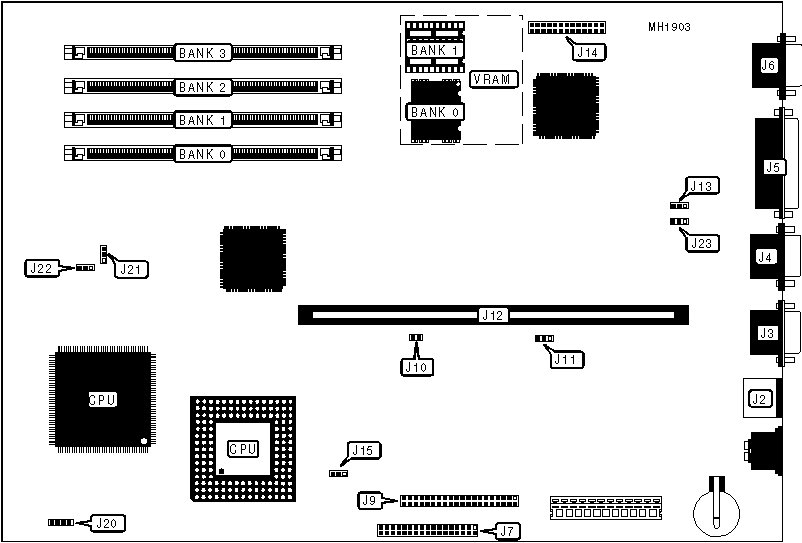

CONNECTIONS

Purpose

Location

Purpose

Location

PS/2 mouse port

J2

Hard drive interface

J9

Serial port 1

J3

Riser Card

J12

Serial port 2

J4

VESA feature connector

J14

Parallel port

J5

Power LED & hard drive LED

J18

Video port

J6

Speaker

J25

Floppy drive interface

J7



USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

Mouse port disabled

J10

pins 1 & 2 closed



Mouse port enabled

J10

pins 2 & 3 closed

»

Flash memory enabled

J11

pins 1 & 2 closed



Flash memory disabled

J11

pins 2 & 3 closed

»

Video port enabled

J13

pins 1 & 2 closed



Video port disabled

J13

pins 2 & 3 closed

»

Write protect enabled

J15

pins 1 & 2 closed



Write protect disabled

J15

pins 2 & 3 closed

»

Speaker enabled

J22

pins 1 & 2 closed



Speaker disabled

J22

pins 2 & 3 closed

»

Video interrupt disabled

J23

pins 1 & 2 closed



Video interrupt enabled

J23

pins 2 & 3 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

16MB

(1) 2M x 36

(1) 2M x 36

NONE

NONE

32MB

(1) 2M x 36

(1) 2M x 36

(1) 2M x 36

(1) 2M x 36

32MB

(1) 4M x 36

(1) 4M x 36

NONE

NONE

64MB

(1) 4M x 36

(1) 4M x 36

(1) 4M x 36

(1) 4M x 36

64MB

(1) 8M x 36

(1) 8M x 36

NONE

NONE

VIDEO MEMORY CONFIGURATION

Size

Bank 0

Bank 1

512KB

(2) 512K x 4

None

1MB

(2) 512K x 4

(2) 512K x 4
