INTEL CORPORATION

ADVANCED/MA (MONACO)

Processor

Pentium

Processor Speed

75/90/100/120/133/166MHz

Chip Set

Unidentified

Max. Onboard DRAM

128MB

Cache

256KB

BIOS

Intel

Dimensions

254mm x 218mm

I/O Options

PS/2 mouse port, parallel port, serial ports (2), VGA port, VGA feature connector, IDE interface, Wave table connector, Audio I/O connector, CD ROM connector, Green PC connector, floppy drive interface, Riser slot

NPU Options

None

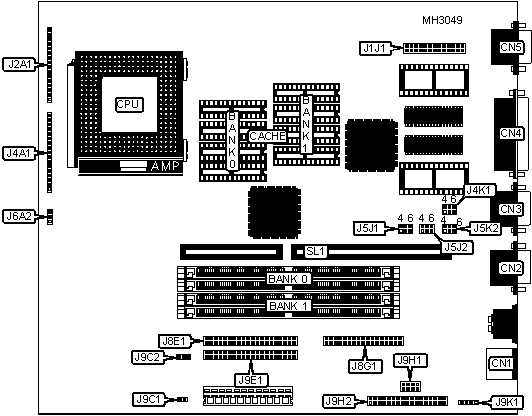

CONNECTIONS

Purpose

Location

Purpose

Location

PS/2 mouse port

CN1

Chassis fan power

J4A1 (pins 10 - 12)

Serial port 1

CN2

Speaker

J4A1 (pins 16 & 17)

Serial port 2

CN3

IDE interface (secondary)

J8E1

Parallel port

CN4

Floppy drive interface

J8G1

VGA port

CN5

Green PC connector

J9C1

VGA feature connector

J1J1

Power supply control

J9C2

Turbo LED

J2A1 (pins 1 & 2 )

IDE interface (primary)

J9E1

IDE interface LED

J2A1 (pins 4 - 7)

Wave table connector

J9H1

Power LED & keylock

J2A1 (pins 9 - 13)

Audio I/O connector

J9H2

Reset switch

J2A1 (pins 15 & 16)

CD-ROM connector

J9K1

Green PC connector

J4A1(pins 1 & 2)

Riser slot

SL1

Green PC LED

J4A1 (pins 4 - 8)



USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

CMOS setup access enabled

J4K1

pins 4 & 5 closed



CMOS setup access disabled

J4K1

pins 5 & 6 closed

»

ISA clock speed override select 1/3 PCI clock

J4K1

pins 1 & 2 closed



ISA clock speed override select 1/2 PCI clock

J4K1

pins 2 & 3 closed

»

Password Enabled

J5K2

pins 4 & 5 closed



Password Disabled/Clear

J5K2

pins 5 & 6 closed

»

CMOS memory normal operation

J5K2

pins 1 & 2 closed



CMOS memory clear

J5K2

pins 2 & 3 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 32

NONE

16MB

(2) 1M x 32

(2) 1M x 32

16MB

(2) 2M x 32

NONE

24MB

(2) 1M x 32

(2) 2M x 32

24MB

(2) 2M x 32

(2) 1M x 32

32MB

(2) 2M x 32

(2) 2M x 32

32MB

(2) 4M x 32

NONE

40MB

(2) 1M x 32

(2) 4M x 32

40MB

(2) 4M x 32

(2) 1M x 32

48MB

(2) 2M x 32

(2) 4M x 32

48MB

(2) 4M x 32

(2) 2M x 32

64MB

(2) 4M x 32

(2) 4M x 32

64MB

(2) 8M x 32

NONE

72MB

(2) 1M x 32

(2) 8M x 32

72MB

(2) 8M x 32

(2) 1M x 32

80MB

(2) 2M x 32

(2) 8M x 32

80MB

(2) 8M x 32

(2) 2M x 32

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

96MB

(2) 4M x 32

(2) 8M x 32

96MB

(2) 8M x 32

(2) 4M x 32

128MB

(2) 8M x 32

(2) 8M x 32

Note: EDO DRAM supported.

CACHE CONFIGURATION

Size

Bank 0

Bank 1

256KB

(4) 32K x 8

(4) 32K x 8

CPU SPEED CONFIGURATION

Speed

J5J1 pins 1 - 3

J5J1 pins 4 - 6

75MHz

pins 1 & 2 closed

pins 4 & 5 closed

90Mhz

pins 1 & 2 closed

pins 5 & 6 closed

100MHz

pins 2 & 3 closed

pins 4 & 5 closed

120MHz

pins 1 & 2 closed

pins 5 & 6 closed

133MHz

pins 2 & 3 closed

pins 4 & 5 closed

CPU VOLTAGE CONFIGURATION

» Voltage

J6A2

»

3.3 v

pins 1 & 2 closed

»

5 v

pins 2 & 3 closed

CPU CLOCK RATIO CONFIGURATION

Ratio

J5J2 pins 1 - 3

J5J2 pins 4 - 6

2

pins 2 & 3 closed

pins 4 & 5 closed

3/2

pins 1 & 2 closed

pins 4 & 5 closed
