IWILL CORPORATION
DBL100
|
 Device Type  |
 Mainboard  |
|
 Processor  |
 Pentium II  |
|
 Processor Speed  |
 233/266/300/333/400/450/500MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 1GB (EDO & SDRAM supported)  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 256/512KB (located on Pentium II CPU)  |
|
 BIOS  |
 Award  |
|
 Dimensions  |
 305mm x 265mm  |
|
 I/O Options  |
 32-bit PCI slots (4), floppy drive interface, IDE interfaces (2), SCSI interface, Wide Ultra SCSI interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot  |
|
 NPU Options  |
 None  |
|

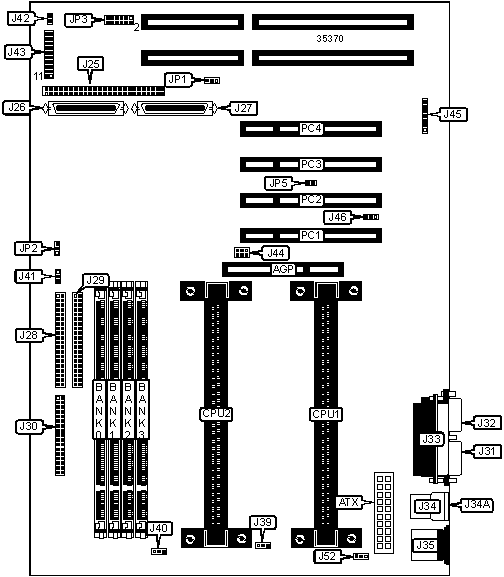

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 AGP slot  |
 AGP  |
 CPU fan power  |
 J39  |
|
 ATX power connector  |
 ATX  |
 Chassis fan power  |
 J40  |
|
 SCSI interface (Legacy)  |
 J25  |
 Chassis fan power  |
 J41  |
|
 Ultra 2 Wide SCSI interface (Legacy)  |
 J26  |
 Soft off power supply  |
 J42  |
|
 Ultra Wide SCSI interface (Legacy)  |
 J27  |
 IDE interface LED  |
 J43/pins 5 & 6  |
|
 IDE interface 1  |
 J28  |
 SCSI interface LED  |
 J43/pins 7 & 8  |
|
 IDE interface 2  |
 J29  |
 Reset switch  |
 J43/pins 9 & 10  |
|
 Floppy drive interface  |
 J30  |
 Power LED & keylock  |
 J43/pins 11 – 15  |
|
 Serial port 1  |
 J31  |
 Speaker  |
 J43/pins 17 - 20  |
|
 Serial port 2  |
 J32  |
 SB link connector  |
 J44  |
|
 Parallel port  |
 J33  |
 IR connector  |
 J45  |
|
 USB connector 1  |
 J34  |
 Wake on LAN connector  |
 J46  |
|
 USB connector 2  |
 J34A  |
 32-bit PCI slots  |
 PC1 – PC4  |
|
 PS/2 mouse port  |
 J35  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 KB ON disabled  |
 J52  |
 Pins 1 & 2 closed  | |
|
 KB ON enabled  |
 J52  |
 Pins 2 & 3 closed  | |
|
 »  |
 CMOS memory normal operation  |
 JP1  |
 Pins 1 & 2 closed  |
|
 CMOS memory clear  |
 JP1  |
 Pins 2 & 3 closed  | |
|
 SCSI enabled  |
 JP2  |
 Pins 1 & 2 closed  | |
|
 SCSI enabled  |
 JP2  |
 Pins 2 & 3 closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP5  |
 Unidentified  |
|
 DIMM CONFIGURATION  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 8MB  |
 (1) 1M x 64  |
 None  |
 None  |
 None  |
|
 16MB  |
 (1) 2M x 64  |
 None  |
 None  |
 None  |
|
 16MB  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 None  |
 None  |
|
 24MB  |
 (1) 2M x 64  |
 (1) 1M x 64  |
 None  |
 None  |
|
 24MB  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 None  |
|
 32MB  |
 (1) 4M x 64  |
 None  |
 None  |
 None  |
|
 32MB  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 None  |
 None  |
|
 32MB  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
|
 40MB  |
 (1) 4M x 64  |
 (1) 1M x 64  |
 None  |
 None  |
|
 48MB  |
 (1) 4M x 64  |
 (1) 2M x 64  |
 None  |
 None  |
|
 DIMM CONFIGURATION (CON’T)  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 48MB  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 None  |
|
 64MB  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
|
 64MB  |
 (1) 8M x 64  |
 None  |
 None  |
 None  |
|
 64MB  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 None  |
 None  |
|
 72MB  |
 (1) 8M x 64  |
 (1) 1M x 64  |
 None  |
 None  |
|
 80MB  |
 (1) 8M x 64  |
 (1) 2M x 64  |
 None  |
 None  |
|
 96MB  |
 (1) 8M x 64  |
 (1) 4M x 64  |
 None  |
 None  |
|
 96MB  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 None  |
|
 128MB  |
 (1) 16M x 64  |
 None  |
 None  |
 None  |
|
 128MB  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 None  |
 None  |
|
 128MB  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
|
 136MB  |
 (1) 16M x 64  |
 (1) 1M x 64  |
 None  |
 None  |
|
 144MB  |
 (1) 16M x 64  |
 (1) 2M x 64  |
 None  |
 None  |
|
 152MB  |
 (1) 16M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
|
 160MB  |
 (1) 16M x 64  |
 (1) 4M x 64  |
 None  |
 None  |
|
 176MB  |
 (1) 16M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
|
 192MB  |
 (1) 16M x 64  |
 (1) 8M x 64  |
 None  |
 None  |
|
 192MB  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 None  |
|
 224MB  |
 (1) 16M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
|
 256MB  |
 (1) 32M x 64  |
 None  |
 None  |
 None  |
|
 256MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 None  |
 None  |
|
 256MB  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
|
 272MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
|
 280MB  |
 (1) 32M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
|
 288MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
|
 304MB  |
 (1) 32M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
|
 320MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
|
 320MB  |
 (1) 16M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
|
 352MB  |
 (1) 32M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
|
 384MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 None  |
|
 448MB  |
 (1) 32M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
|
 512MB  |
 (1) 32M x 64  |
 (1) 32M x 64  |
 None  |
 None  |
|
 512MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 (1) 16M x 64  |
|
 640MB  |
 (1) 32M x 64  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 (1) 16M x 64  |
|
 768MB  |
 (1) 32M x 64  |
 (1) 32M x 64  |
 (1) 32M x 64  |
 None  |
|
 1024MB  |
 (1) 32M x 64  |
 (1) 32M x 64  |
 (1) 32M x 64  |
 (1) 32M x 64  |
|
 Note: Board accepts EDO & SDRAM memory.  | ||||
|
 CACHE CONFIGURATION  |
|
 Note: 256KB/512KB cache is located on the Pentium II CPU.  |
|
 CPU SPEED SELECTION  | |||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP3  |
|
 233MHz  |
 66MHz  |
 3.5x  |
 1 & 2, 9 & 10  |
|
 266MHz  |
 66MHz  |
 4x  |
 3 & 4, 9 & 10  |
|
 300MHz  |
 66MHz  |
 4.5x  |
 5 & 6, 9 & 10  |
|
 333MHz  |
 66MHz  |
 5x  |
 7 & 8, 9 & 10  |
|
 350MHz  |
 100MHz  |
 5.5x  |
 1 & 2  |
|
 400MHz  |
 100MHz  |
 6x  |
 3 & 4  |
|
 450MHz  |
 100MHz  |
 6.5x  |
 5 & 6  |
|
 500MHz  |
 100MHz  |
 7x  |
 7 & 8  |
|
 Note: Pins designated should be in the closed position.  | |||
