OLIVETTI

LSX 5040E (BA978)

Processor

80486DX2

Processor Speed

66(internal)MHz

Chip Set

Unidentified

Video Chip Set

None

Maximum Onboard Memory

1GB

Maximum Video Memory

None

Cache

1024KB

BIOS

Unidentified

Dimensions

355mm x 304mm

I/O Options

Olibus-4 slots (5), console connector

NPU Options

None

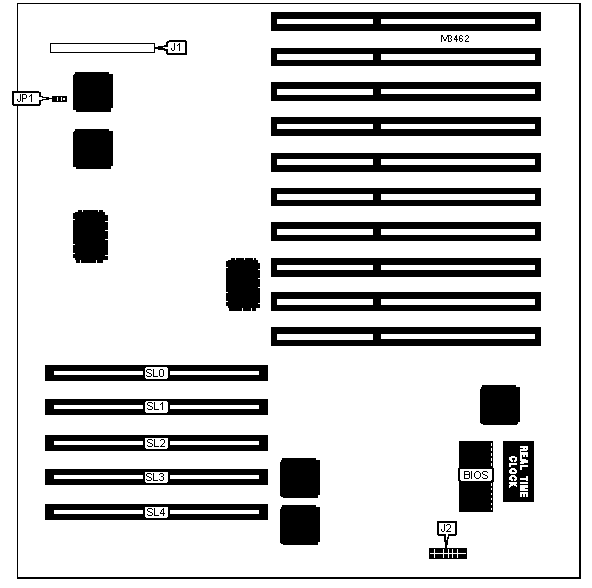

CONNECTIONS

Purpose

Location

Purpose

Location

Console connector

J1

Olibus-4 slots

SL0 - SL4

Auxiliary voltage connector

J2



USER CONFIGURABLE SETTINGS

Function

Label

Position

Ľ

Password memory normal operation

JP1

Pins 2 & 3 closed



Password memory clear

JP1

Pins 1 & 2 closed

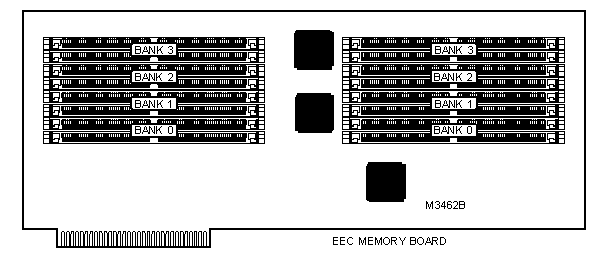

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

16MB

(4) 1M x 36

None

None

None

16MB

(4) 512K x 36

(4) 512K x 36

None

None

16MB

(4) 256K x 36

(4) 256K x 36

(4) 256K x 36

(4) 256K x 36

20MB

(4) 1M x 36

(4) 256K x 36

None

None

20MB

(4) 512K x 36

(4) 256K x 36

(4) 256K x 36

(4) 256K x 36

24MB

(4) 1M x 36

(4) 256K x 36

(4) 256K x 36

None

24MB

(4) 1M x 36

(4) 512K x 36

None

None

24MB

(4) 512K x 36

(4) 512K x 36

(4) 512K x 36

None

28MB

(4) 1M x 36

(4) 256K x 36

(4) 256K x 36

(4) 256K x 36

32MB

(4) 2M x 36

None

None

None

32MB

(4) 1M x 36

(4) 512K x 36

(4) 512K x 36

None

32MB

(4) 1M x 36

(4) 1M x 36

None

None

32MB

(4) 512K x 36

(4) 512K x 36

(4) 512K x 36

(4) 512K x 36

36MB

(4) 2M x 36

(4) 256K x 36

None

None

40MB

(4) 2M x 36

(4) 256K x 36

(4) 256K x 36

None

DRAM CONFIGURATION (CONíT)

Size

Bank 0

Bank 1

Bank 2

Bank 3

40MB

(4) 2M x 36

(4) 512K x 36

None

None

40MB

(4) 1M x 36

(4) 512K x 36

(4) 512K x 36

(4) 512K x 36

44MB

(4) 2M x 36

(4) 256K x 36

(4) 256K x 36

(4) 256K x 36

48MB

(4) 2M x 36

(4) 512K x 36

(4) 512K x 36

None

48MB

(4) 2M x 36

(4) 1M x 36

None

None

48MB

(4) 1M x 36

(4) 1M x 36

(4) 1M x 36

None

56MB

(4) 2M x 36

(4) 512K x 36

(4) 512K x 36

(4) 512K x 36

64MB

(4) 4M x 36

None

None

None

64MB

(4) 2M x 36

(4) 1M x 36

(4) 1M x 36

None

64MB

(4) 2M x 36

(4) 2M x 36

None

None

64MB

(4) 1M x 36

(4) 1M x 36

(4) 1M x 36

(4) 1M x 36

68MB

(4) 4M x 36

(4) 256K x 36

None

None

72MB

(4) 4M x 36

(4) 256K x 36

(4) 256K x 36

None

72MB

(4) 4M x 36

(4) 512K x 36

None

None

76MB

(4) 4M x 36

(4) 256K x 36

(4) 256K x 36

(4) 256K x 36

80MB

(4) 4M x 36

(4) 512K x 36

(4) 512K x 36

None

80MB

(4) 4M x 36

(4) 1M x 36

None

None

80MB

(4) 2M x 36

(4) 1M x 36

(4) 1M x 36

(4) 1M x 36

88MB

(4) 4M x 36

(4) 512K x 36

(4) 512K x 36

(4) 512K x 36

96MB

(4) 4M x 36

(4) 1M x 36

(4) 1M x 36

None

96MB

(4) 4M x 36

(4) 2M x 36

None

None

96MB

(4) 2M x 36

(4) 2M x 36

(4) 2M x 36

None

112MB

(4) 4M x 36

(4) 1M x 36

(4) 1M x 36

(4) 1M x 36

128MB

(4) 8M x 36

None

None

None

128MB

(4) 4M x 36

(4) 2M x 36

(4) 2M x 36

None

128MB

(4) 4M x 36

(4) 4M x 36

None

None

128MB

(4) 2M x 36

(4) 2M x 36

(4) 2M x 36

(4) 2M x 36

132MB

(4) 8M x 36

(4) 256K x 36

None

None

136MB

(4) 8M x 36

(4) 256K x 36

(4) 256K x 36

None

136MB

(4) 8M x 36

(4) 512K x 36

None

None

140MB

(4) 8M x 36

(4) 256K x 36

(4) 256K x 36

(4) 256K x 36

144MB

(4) 8M x 36

(4) 512K x 36

(4) 512K x 36

None

144MB

(4) 8M x 36

(4) 1M x 36

None

None

152MB

(4) 8M x 36

(4) 512K x 36

(4) 512K x 36

(4) 512K x 36

160MB

(4) 8M x 36

(4) 1M x 36

(4) 1M x 36

None

160MB

(4) 8M x 36

(4) 2M x 36

None

None

160MB

(4) 4M x 36

(4) 2M x 36

(4) 2M x 36

(4) 2M x 36

176MB

(4) 8M x 36

(4) 1M x 36

(4) 1M x 36

(4) 1M x 36

192MB

(4) 8M x 36

(4) 2M x 36

(4) 2M x 36

None

192MB

(4) 8M x 36

(4) 4M x 36

None

None

192MB

(4) 4M x 36

(4) 4M x 36

(4) 4M x 36

None

DRAM CONFIGURATION (CONíT)

Size

Bank 0

Bank 1

Bank 2

Bank 3

192MB

(4) 4M x 36

(4) 8M x 36

None

None

224MB

(4) 8M x 36

(4) 2M x 36

(4) 2M x 36

(4) 2M x 36

256MB

(4) 8M x 36

(4) 4M x 36

(4) 4M x 36

None

256MB

(4) 8M x 36

(4) 8M x 36

None

None

256MB

(4) 4M x 36

(4) 4M x 36

(4) 4M x 36

(4) 4M x 36

320MB

(4) 8M x 36

(4) 4M x 36

(4) 4M x 36

(4) 4M x 36

384MB

(4) 8M x 36

(4) 8M x 36

(4) 8M x 36

None

512MB

(4) 8M x 36

(4) 8M x 36

(4) 8M x 36

(4) 8M x 36

Note: To increase memory beyond 512MB, install one additional memory card.

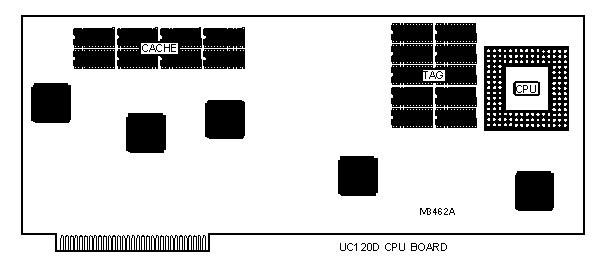

CACHE CONFIGURATION

Note: 1MB cache is factory installed and is not configurable.
