NCR CORPORATION

MODEL 3279-16XX PC916SX (REV. 03-92)

MODEL PC 710 KFC

Processor

80386SX (exact location unidentified)

Processor Speed

16MHz

Chip Set

Unidentified

Video Chip Set

None

Maximum Onboard Memory

None

Maximum Video Memory

None

Cache

None

BIOS

Unidentified

Dimensions

Unidentified

I/O Options

None

NPU Options

80387SX

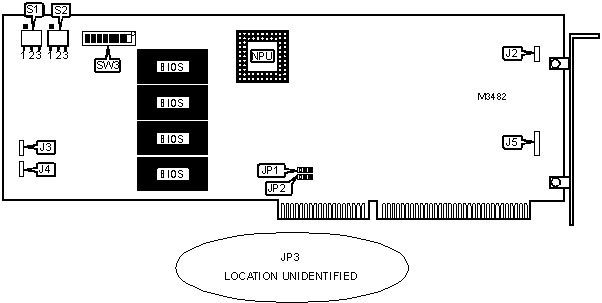

CONNECTIONS

Purpose

Location

Purpose

Location

External battery

J2

Speaker

J4

Power LED & keylock

J3

Auxiliary keyboard connector

J5

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

JP3

Unidentified

»

Monitor type select color

S1

Left



Monitor type select monochrome

S1

Right

»

Power on frequency speed select 16MHz

S2

Left



Power on frequency speed select 8MHz

S2

Right

»

Wait state select 4 wait states

SW3/1

Off



Wait state select 3 wait states

SW3/1

On

»

Auto switch enabled

SW3/2

Off



8MHz mode enabled

SW3/2

On

»

0 - 512KB enabled

SW3/3

Off



0 - 256KB enabled/256KB - 512KB disabled

SW3/3

On

»

512KB - 1MB enabled

SW3/4

Off



512KB - 1MB disabled

SW3/4

On

DRAM MEMORY MAPPING SELECTION

External memory

Mapping area

SW3/5

SW3/6

SW3/7

SW3/8



0MB

Not selected

On

On

On

On

»

0MB

100000H - 16000H

Off

On

On

On



1MB

200000H - 26000H

On

Off

On

On



2MB

300000H - 36000H

Off

Off

On

On



3MB

400000H - 46000H

On

On

Off

On



4MB

500000H - 56000H

Off

On

Off

On



5MB

600000H - 66000H

On

Off

Off

On



6MB

700000H - 76000H

Off

Off

Off

On



7MB

800000H - 86000H

On

On

On

Off



8MB

900000H - 96000H

Off

On

On

Off



9MB

A00000H - A60000H

On

Off

On

Off



10MB

B00000H - B60000H

Off

Off

On

Off



11MB

C00000H - C60000H

On

On

Off

Off



12MB

D00000H - D60000H

Off

On

Off

Off



13MB

E00000H - E60000H

On

Off

Off

Off



14MB

F00000H - F60000H

Off

Off

Off

Off

Note: The memory is located on the mainboard.

WAITSTATES AT DMA TRANSFERS SELECTION

IOW/MEMR/MEMW

IOR

JP1

JP2



250ns

500ns

Pins 2 & 3 closed

Pins 2 & 3 closed

»

500ns

750ns

Pins 2 & 3 closed

Pins 1 & 2 closed



750ns

1000ns

Pins 1 & 2 closed

Pins 2 & 3 closed



1000ns

1250ns

Pins 1 & 2 closed

Pins 1 & 2 closed
