PC WARE INTERNATIONAL, INC.
MB-ARIES +
|
 Processor  |
 CX M1/AM K5/Pentium  |
|
 Processor Speed  |
 75/90/100/120/133/150/166/180/200MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 128MB (EDO supported)  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 256/512KB  |
|
 BIOS  |
 Award  |
|
 Dimensions  |
 254mm x 218mm  |
|
 I/O Options  |
 32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), cache slot, VRM connector, USB connector  |
|
 NPU Options  |
 None  |
|

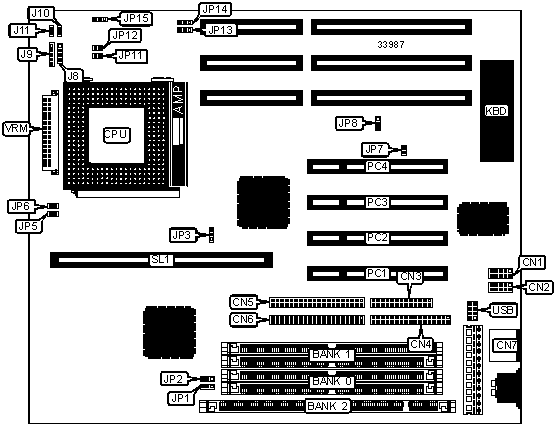

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Serial port 1  |
 CN1  |
 Power LED & keylock  |
 J9  |
|
 Serial port 2  |
 CN2  |
 IDE interface LED  |
 J10  |
|
 Parallel port  |
 CN3  |
 Reset switch  |
 J11  |
|
 Floppy drive interface  |
 CN4  |
 Green PC connector  |
 JP14 pins 1 & 2  |
|
 IDE interface 1  |
 CN5  |
 32-bit PCI slots  |
 PC1 – PC4  |
|
 IDE interface 2  |
 CN6  |
 Cache slot  |
 SL1  |
|
 PS/2 mouse port  |
 CN7  |
 USB connector  |
 USB  |
|
 Speaker  |
 J8  |
 VRM connector  |
 VRM  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 CMOS memory normal operation  |
 JP7  |
 Open  |
|
 CMOS memory clear  |
 JP7  |
 Closed  | |
|
 »  |
 Flash BIOS voltage select 12v  |
 JP8  |
 Pins 2 & 3 closed  |
|
 Flash BIOS voltage select 5v  |
 JP8  |
 Pins 1 & 2 closed  | |
|
 Green PC enabled  |
 JP14  |
 Pins 2 & 3 closed  | |
|
 Green PC disabled  |
 JP14  |
 Open  | |
|
 DIMM/DRAM CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 8MB  |
 (2) 1M x 36  |
 None  |
 None  |
|
 8MB  |
 None  |
 None  |
 (1) 1M x 64  |
|
 16MB  |
 (2) 2M x 36  |
 None  |
 None  |
|
 16MB  |
 (2) 1M x 36  |
 (2) 1M x 36  |
 None  |
|
 16MB  |
 None  |
 None  |
 (1) 2M x 64  |
|
 16MB  |
 (2) 1M x 36  |
 None  |
 (1) 1M x 64  |
|
 24MB  |
 (2) 2M x 36  |
 (2) 1M x 36  |
 None  |
|
 24MB  |
 (2) 1M x 36  |
 None  |
 (1) 2M x 64  |
|
 24MB  |
 (2) 2M x 36  |
 None  |
 (1) 1M x 64  |
|
 32MB  |
 (2) 4M x 36  |
 None  |
 None  |
|
 32MB  |
 (2) 2M x 36  |
 (2) 2M x 36  |
 None  |
|
 32MB  |
 None  |
 None  |
 (1) 4M x 64  |
|
 32MB  |
 (2) 2M x 36  |
 None  |
 (1) 2M x 64  |
|
 40MB  |
 (2) 4M x 36  |
 (2) 1M x 36  |
 None  |
|
 40MB  |
 (2) 1M x 36  |
 None  |
 (1) 4M x 64  |
|
 40MB  |
 (2) 4M x 36  |
 None  |
 (1) 1M x 64  |
|
 48MB  |
 (2) 4M x 36  |
 (2) 2M x 36  |
 None  |
|
 48MB  |
 (2) 2M x 36  |
 None  |
 (1) 4M x 64  |
|
 48MB  |
 (2) 4M x 36  |
 None  |
 (1) 2M x 64  |
|
 64MB  |
 (2) 8M x 36  |
 None  |
 None  |
|
 64MB  |
 (2) 4M x 36  |
 (2) 4M x 36  |
 None  |
|
 64MB  |
 None  |
 None  |
 (1) 8M x 64  |
|
 64MB  |
 (2) 4M x 36  |
 None  |
 (1) 4M x 64  |
|
 DIMM/DRAM CONFIGURATION (CON’T)  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 72MB  |
 (2) 8M x 36  |
 (2) 1M x 36  |
 None  |
|
 72MB  |
 (2) 1M x 36  |
 None  |
 (1) 8M x 64  |
|
 72MB  |
 (2) 8M x 36  |
 None  |
 (1) 1M x 64  |
|
 80MB  |
 (2) 8M x 36  |
 (2) 2M x 36  |
 None  |
|
 80MB  |
 (2) 2M x 36  |
 None  |
 (1) 8M x 64  |
|
 80MB  |
 (2) 8M x 36  |
 None  |
 (1) 2M x 64  |
|
 96MB  |
 (2) 8M x 36  |
 (2) 4M x 36  |
 None  |
|
 96MB  |
 (2) 4M x 36  |
 None  |
 (1) 8M x 64  |
|
 96MB  |
 (2) 8M x 36  |
 None  |
 (1) 4M x 64  |
|
 128MB  |
 (2) 8M x 36  |
 (2) 8M x 36  |
 None  |
|
 128MB  |
 (2) 8M x 36  |
 None  |
 (1) 8M x 64  |
|
 Note: Board accepts EDO memory.  | |||
|
 DIMM VOLTAGE CONFIGURATION  | |||
|
 Voltage  |
 JP1  |
 JP2  | |
|
 3.3v  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  | |
| » |
 5v  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 SL1  |
 TAG  |
|
 256KB (A)  |
 (2) 32K x 32  |
 Not installed  |
 (1) 32K x 8  |
|
 256KB (B)  |
 None  |
 256KB module installed  |
 None  |
|
 512KB (A)  |
 (2) 32K x 32  |
 256KB module installed  |
 (1) 32K x 8  |
|
 512KB (B)  |
 (2) 64K x 32  |
 Not installed  |
 (1) 32K x 8  |
|
 512KB (C)  |
 None  |
 512KB module installed  |
 None  |
|
 Note: The location of bank 0 and the TAG are unidentified.  | |||
|
 CACHE JUMPER CONFIGURATION  | |
|
 Size  |
 JP3  |
|
 256KB (A)  |
 Pins 2 & 3 closed  |
|
 256KB (B)  |
 N/A  |
|
 512KB (A)  |
 Pins 1 & 2 closed  |
|
 512KB (B)  |
 Pins 1 & 2 closed  |
|
 512KB (C)  |
 N/A  |
|
 CPU SPEED SELECTION (CYRIX)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP5  |
 JP6  |
 JP11  |
 JP12  |
 JP13  |
|
 120MHz  |
 60MHz  |
 2x  |
 Closed  |
 Open  |
 Closed  |
 Open  |
 1 & 2  |
|
 133MHz  |
 66MHz  |
 2x  |
 Open  |
 Closed  |
 Closed  |
 Open  |
 1 & 2  |
|
 150MHz  |
 60MHz  |
 2x  |
 Closed  |
 Open  |
 Closed  |
 Open  |
 1 & 2  |
|
 166MHz  |
 66MHz  |
 2x  |
 Open  |
 Closed  |
 Closed  |
 Open  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (AMD)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP5  |
 JP6  |
 JP11  |
 JP12  |
 JP13  |
|
 75MHz  |
 50MHz  |
 1.5x  |
 Closed  |
 Closed  |
 Open  |
 Open  |
 2 & 3  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 Closed  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 Open  |
 Closed  |
 Open  |
 Open  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (INTEL)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP5  |
 JP6  |
 JP11  |
 JP12  |
 JP13  |
|
 75MHz  |
 50MHz  |
 1.5x  |
 Closed  |
 Closed  |
 Open  |
 Open  |
 2 & 3  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 Closed  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 Open  |
 Closed  |
 Open  |
 Open  |
 1 & 2  |
|
 120MHz  |
 60MHz  |
 2x  |
 Closed  |
 Open  |
 Closed  |
 Open  |
 1 & 2  |
|
 133MHz  |
 66MHz  |
 2x  |
 Open  |
 Closed  |
 Closed  |
 Open  |
 1 & 2  |
|
 150MHz  |
 60MHz  |
 2.5x  |
 Closed  |
 Open  |
 Closed  |
 Closed  |
 1 & 2  |
|
 166MHz  |
 66MHz  |
 2.5x  |
 Open  |
 Closed  |
 Closed  |
 Closed  |
 1 & 2  |
|
 180MHz  |
 60MHz  |
 3x  |
 Closed  |
 Open  |
 Open  |
 Closed  |
 1 & 2  |
|
 200MHz  |
 66MHz  |
 3x  |
 Open  |
 Closed  |
 Open  |
 Closed  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU VOLTAGE SELECTION  | ||
|
 Voltage  |
 JP15  | |
|
 3.3v (STD/VR)  |
 Pins 2 & 3 closed  | |
| » |
 3.5v (VRE)  |
 Pins 1 & 2 closed  |
