QDI COMPUTER, INC.

P6I440FX-DP COMMANDER IV

Processor

Pentium Pro

Processor Speed

150/166/180/200MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

1GB

Maximum Video Memory

None

Cache

256/512KB (located on Pentium Pro CPU)

BIOS

Award

Dimensions

305mm x 250mm

I/O Options

32-bit PCI slots (5), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, VRM connectors (2), USB connectors (2), ATX power connector

NPU Options

None

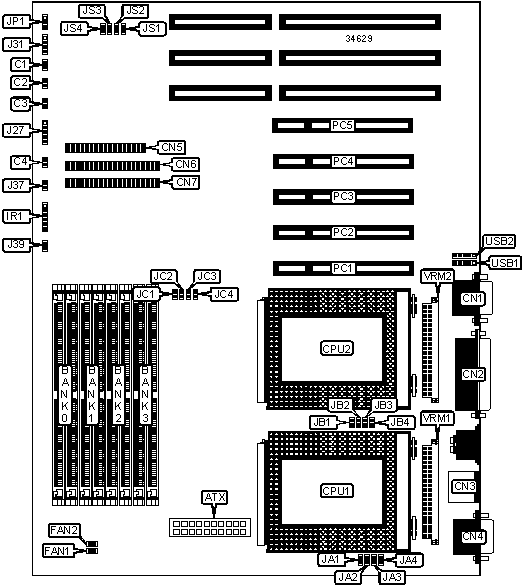

CONNECTIONS

Purpose

Location

Purpose

Location

ATX power connector

ATX

Chassis fan power

FAN1

Reset switch

C1

Chassis fan power

FAN2

Soft off power supply

C2

IR connector

IR1

IDE interface LED

C3

Power LED & keylock

J27

Chassis fan power

C4

Speaker

J31

Serial port 2

CN1

Green PC connector

J37

Parallel port

CN2

Turbo LED

J39

PS/2 mouse port

CN3

USB connector 1

USB1

Serial port 1

CN4

USB connector 2

USB2

Floppy drive interface

CN5

VRM connector 1

VRM1

IDE interface 1

CN6

VRM connector 2

VRM2

IDE interface 2

CN7

32-bit PCI slots

PC1 – PC5

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

CMOS memory normal operation

JP1

Pins 2 & 3 closed



CMOS memory clear

JP1

Pins 1 & 2 closed

SIMM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

8MB

(2) 1M x 36

None

None

None

16MB

(2) 1M x 36

(2) 1M x 36

None

None

16MB

(2) 2M x 36

None

None

None

24MB

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

None

None

32MB

(2) 4M x 36

None

None

None

32MB

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

48MB

(2) 2M x 36

(2) 2M x 36

(2) 2M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

None

None

64MB

(2) 8M x 36

None

None

None

64MB

(2) 2M x 36

(2) 2M x 36

(2) 2M x 36

(2) 2M x 36

96MB

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

None

128MB

(2) 8M x 36

(2) 8M x 36

None

None

128MB

(2) 16M x 36

None

None

None

128MB

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

192MB

(2) 8M x 36

(2) 8M x 36

(2) 8M x 36

None

256MB

(2) 16M x 36

(2) 16M x 36

None

None

256MB

(2) 32M x 36

None

None

None

256MB

(2) 8M x 36

(2) 8M x 36

(2) 8M x 36

(2) 8M x 36

SIMM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

384MB

(2) 16M x 36

(2) 16M x 36

(2) 16M x 36

None

512MB

(2) 32M x 36

(2) 32M x 36

None

None

512MB

(2) 16M x 36

(2) 16M x 36

(2) 16M x 36

(2) 16M x 36

768MB

(2) 32M x 36

(2) 32M x 36

(2) 32M x 36

None

1024MB

(2) 32M x 36

(2) 32M x 36

(2) 32M x 36

(2) 32M x 36

CACHE CONFIGURATION

Note: 256KB/512KB cache is located on the Pentium Pro CPU.

CPU SPEED SELECTION

CPU speed

Clock speed

Multiplier

JC1

JC2

JC3

JC4

150MHz

60MHz

2.5x

Closed

Open

Closed

Open

166MHz

66MHz

2.5x

Open

Closed

Open

Closed

180MHz

60MHz

3x

Closed

Open

Closed

Open

200MHz

66MHz

3x

Open

Closed

Open

Closed

CPU SPEED SELECTION (CON’T)

CPU speed

Clock speed

Multiplier

JS1

JS2

JS3

JS4

150MHz

60MHz

2.5x

Open

Closed

Closed

Closed

166MHz

66MHz

2.5x

Open

Closed

Closed

Closed

180MHz

60MHz

3x

Closed

Closed

Open

Closed

200MHz

66MHz

3x

Closed

Closed

Open

Closed

CPU VOLTAGE SELECTION (CPU 2)

Voltage

JA1

JA2

JA3

JA4

»

Automatic

Open

Open

Open

Open



2.1v

Open

Open

Open

Closed



2.2v

Open

Open

Closed

Open



2.3v

Open

Open

Closed

Closed



2.4v

Open

Closed

Open

Open



2.5v

Open

Closed

Open

Closed



2.6v

Open

Closed

Closed

Open



2.7v

Open

Closed

Closed

Closed



2.8v

Closed

Open

Open

Open



2.9v

Closed

Open

Open

Closed



3.0v

Closed

Open

Closed

Open



3.1v

Closed

Open

Closed

Closed



3.2v

Closed

Closed

Open

Open



3.3v

Closed

Closed

Open

Closed



3.4v

Closed

Closed

Closed

Open



3.5v

Closed

Closed

Closed

Closed

CPU VOLTAGE SELECTION (CPU 1)

Voltage

JB1

JB2

JB3

JB4

»

Automatic

Open

Open

Open

Open



2.1v

Open

Open

Open

Closed



2.2v

Open

Open

Closed

Open



2.3v

Open

Open

Closed

Closed



2.4v

Open

Closed

Open

Open



2.5v

Open

Closed

Open

Closed



2.6v

Open

Closed

Closed

Open



2.7v

Open

Closed

Closed

Closed



2.8v

Closed

Open

Open

Open



2.9v

Closed

Open

Open

Closed



3.0v

Closed

Open

Closed

Open



3.1v

Closed

Open

Closed

Closed



3.2v

Closed

Closed

Open

Open



3.3v

Closed

Closed

Open

Closed



3.4v

Closed

Closed

Closed

Open



3.5v

Closed

Closed

Closed

Closed
