SHUTTLE COMPUTER INTERNATIONAL, INC.
HOT-419 (VER. R1.1)
|
 Processor  |
 80486SX/SL80486SX/80487SX/CX486DX/AM486DX/80486DX/SL80486DX/ CX486DX2/AM486DX2/80486DX2/SL80486DX2/80486DX4/Pentium Overdrive  |
|
 Processor Speed  |
 20/25/33/40/50(internal)/50/66(internal)/75(internal)/100(internal)MHz  |
|
 Chip Set  |
 OPTI  |
|
 Max. Onboard DRAM  |
 128MB  |
|
 Cache  |
 64/128/256/512KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 260mm x 220mm  |
|
 I/O Options  |
 32-bit VESA local bus slots (3), green PC connector  |
|
 NPU Options  |
 None  |
|

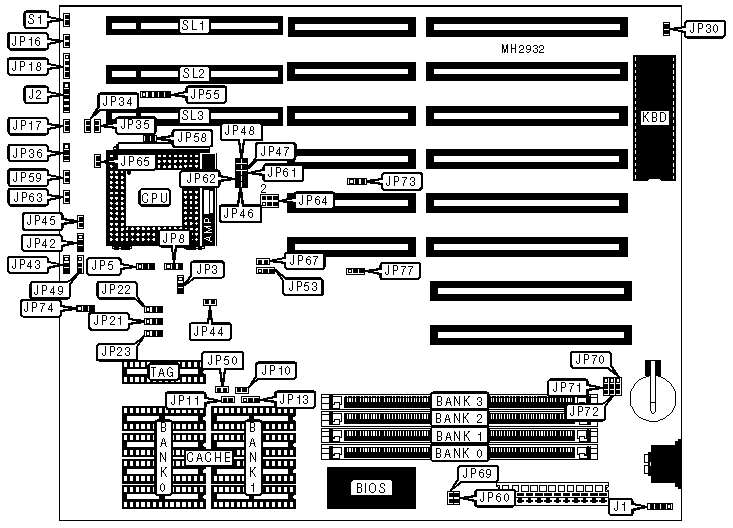

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 External battery  |
 J1  |
 Green PC connector  |
 JP63  |
|
 Power LED & keylock  |
 J2  |
 Green PC connector  |
 JP68  |
|
 Turbo LED  |
 JP16  |
 Reset switch  |
 S1  |
|
 Turbo switch  |
 JP17  |
 32-bit VESA local bus slots  |
 SL1 - SL3  |
|
 Speaker  |
 JP18  | ||
|
 Note: The location of JP68 is unidentified.  | |||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
|
 »  |
 Monitor type select color  |
 JP30  |
 Closed  |
|
 Monitor type select monochrome  |
 JP30  |
 Open  | |
|
 »  |
 CPU ADS# signal select normal operation  |
 JP36  |
 pins 2 & 3 closed  |
|
 CPU ADS# signal select delayed  |
 JP36  |
 pins 1 & 2 closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP53  |
 pins 1 & 2 closed  |
|
 »  |
 Factory configured - do not alter  |
 JP67  |
 Closed  |
|
 »  |
 Factory configured - do not alter  |
 JP74  |
 pins 1 & 2 closed  |
|
 »  |
 Factory configured - do not alter  |
 JP77  |
 pins 2 & 3 closed  |
|
 DRAM CONFIGURATION 1  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 2MB  |
 (1) 256K x 36  |
 (1) 256K x 36  |
 NONE  |
 NONE  |
|
 4MB  |
 (1) 1M x 36  |
 NONE  |
 NONE  |
 NONE  |
|
 4MB  |
 (1) 256K x 36  |
 (1) 256K x 36  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 5MB  |
 (1) 256K x 36  |
 (1) 1M x 36  |
 NONE  |
 NONE  |
|
 6MB  |
 (1) 256K x 36  |
 (1) 256K x 36  |
 (1) 1M x 36  |
 NONE  |
|
 8MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 NONE  |
 NONE  |
|
 8MB  |
 (1) 1M x 36  |
 NONE  |
 (1) 1M x 36  |
 NONE  |
|
 10MB  |
 (1) 256K x 36  |
 (1) 256K x 36  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 12MB  |
 (1) 1M x 36  |
 NONE  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 16MB  |
 (1) 4M x 36  |
 NONE  |
 NONE  |
 NONE  |
|
 16MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 17MB  |
 (1) 256K x 36  |
 (1) 4M x 36  |
 NONE  |
 NONE  |
|
 20MB  |
 (1) 1M x 36  |
 (1) 4M x 36  |
 NONE  |
 NONE  |
|
 20MB  |
 (1) 1M x 36  |
 NONE  |
 (1) 4M x 36  |
 NONE  |
|
 32MB  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 NONE  |
 NONE  |
|
 32MB  |
 (1) 4M x 36  |
 NONE  |
 (1) 4M x 36  |
 NONE  |
|
 64MB  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 64MB  |
 (1) 16M x 36  |
 NONE  |
 NONE  |
 NONE  |
|
 128MB  |
 (1) 16M x 36  |
 (1) 16M x 36  |
 NONE  |
 NONE  |
|
 128MB  |
 (1) 16M x 36  |
 NONE  |
 (1) 16M x 36  |
 NONE  |
|
 DRAM CONFIGURATION 2  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 2MB  |
 (1) 512K x 36  |
 NONE  |
 NONE  |
|
 4MB  |
 (1) 1M x 36  |
 NONE  |
 NONE  |
|
 4MB  |
 (1) 512K x 36  |
 (1) 512K x 36  |
 NONE  |
|
 6MB  |
 (1) 512K x 36  |
 (1) 1M x 36  |
 NONE  |
|
 6MB  |
 (1) 512K x 36  |
 (1) 512K x 36  |
 (1) 512K x 36  |
|
 8MB  |
 (1) 2M x 36  |
 NONE  |
 NONE  |
|
 8MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 NONE  |
|
 12MB  |
 (1) 1M x 36  |
 (1) 2M x 36  |
 NONE  |
|
 12MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 12MB  |
 (1) 512K x 36  |
 (1) 512K x 36  |
 (1) 2M x 36  |
|
 DRAM CONFIGURATION 2 (CON’T)  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 16MB  |
 (1) 2M x 36  |
 (1) 2M x 36  |
 NONE  |
|
 16MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 (1) 2M x 36  |
|
 20MB  |
 (1) 1M x 36  |
 (1) 4M x 36  |
 NONE  |
|
 20MB  |
 (1) 1M x 36  |
 (1) 2M x 36  |
 (1) 2M x 36  |
|
 24MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 (1) 4M x 36  |
|
 24MB  |
 (1) 2M x 36  |
 (1) 2M x 36  |
 (1) 2M x 36  |
|
 32MB  |
 (1) 8M x 36  |
 NONE  |
 NONE  |
|
 32MB  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 NONE  |
|
 32MB  |
 (1) 2M x 36  |
 (1) 2M x 36  |
 (1) 4M x 36  |
|
 36MB  |
 (1) 1M x 36  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 40MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 (1) 8M x 36  |
|
 48MB  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 48MB  |
 (1) 2M x 36  |
 (1) 2M x 36  |
 (1) 8M x 36  |
|
 64MB  |
 (1) 16M x 36  |
 NONE  |
 NONE  |
|
 64MB  |
 (1) 8M x 36  |
 (1) 8M x 36  |
 NONE  |
|
 64MB  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 (1) 8M x 36  |
|
 96MB  |
 (1) 8M x 36  |
 (1) 8M x 36  |
 (1) 8M x 36  |
|
 128MB  |
 (1) 16M x 36  |
 (1) 16M x 36  |
 NONE  |
|
 Note: Bank 3 is not used in this configuration.  | |||
|
 DRAM JUMPER CONFIGURATION  | ||||||
|
 Setting  |
 JP60  |
 JP61  |
 JP62  |
 JP70  |
 JP71  |
 JP72  |
|
 Mode 1  |
 Closed  |
 Closed  |
 Closed  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 Mode 2  |
 Open  |
 Open  |
 Open  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 Note: Pins designated should be in the closed position.  | ||||||
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 64KB  |
 (4) 8K x 8  |
 (4) 8K x 8  |
 (1) 8K x 8  |
|
 128KB  |
 (4) 32K x 8  |
 NONE  |
 (1) 32K x 8  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 (1) 32K x 8  |
|
 512KB  |
 (4) 128K x 8  |
 NONE  |
 (1) 32K x 8  |
|
 CACHE JUMPER CONFIGURATION  | ||||
|
 Size  |
 JP10  |
 JP11  |
 JP13  |
 JP50  |
|
 64KB  |
 Open  |
 Open  |
 pins 1 & 2 closed  |
 Open  |
|
 128KB  |
 Open  |
 Closed  |
 pins 2 & 3 closed  |
 Open  |
|
 256KB  |
 Closed  |
 Closed  |
 pins 1 & 2 closed  |
 Open  |
|
 512KB  |
 Closed  |
 Closed  |
 pins 2 & 3 closed  |
 Closed  |
|
 CACHE WRITE CONFIGURATION  | ||
|
 Setting  |
 JP58  |
 JP59  |
|
 Write through  |
 Open  |
 Open  |
|
 Write back  |
 Closed  |
 Closed  |
|
 CPU TYPE CONFIGURATION  | |||||
|
 Type  |
 JP3  |
 JP5  |
 JP8  |
 JP42  |
 JP43  |
|
 SL80486SX  |
 Open  |
 Open  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 80486SX  |
 Open  |
 Open  |
 1 & 2  |
 Open  |
 1 & 2  |
|
 80487SX  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 Open  |
 1 & 2  |
|
 CX486DX  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
|
 SL80486DX  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 80486DX  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 Open  |
 1 & 2  |
|
 CX486DX2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 80486DX4  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 P24D  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 Open  |
 1 & 2  |
|
 P24T  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 Open  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CPU TYPE CONFIGURATION (CON’T)  | ||||||
|
 Type  |
 JP44  |
 JP45  |
 JP46  |
 JP47  |
 JP48  |
 JP49  |
|
 SL80486SX  |
 Closed  |
 Closed  |
 Closed  |
 Open  |
 Open  |
 1 & 2  |
|
 80486SX  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
|
 80487SX  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
|
 CX486DX  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Closed  |
 1 & 2  |
|
 SL80486DX  |
 Closed  |
 Closed  |
 Closed  |
 Open  |
 Open  |
 1 & 2  |
|
 80486DX  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
|
 CX486DX2  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Closed  |
 2 & 3  |
|
 80486DX4  |
 Closed  |
 Closed  |
 Closed  |
 Open  |
 Open  |
 1 & 2  |
|
 P24D  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
|
 P24T  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | ||||||
|
 CPU SPEED CONFIGURATION  | |||
|
 Speed  |
 JP21  |
 JP22  |
 JP23  |
|
 20MHz  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
|
 25MHz  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
|
 33MHz  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 40MHz  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|
 50iMHz  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
|
 50MHz  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
|
 66iMHz  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 75iMHz  |
 pins 1 & 2 closed  |
 Open  |
 pins 1 & 2 closed  |
|
 100iMHz (33MHz clock)  |
 Open  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 100iMHz (50MHz clock)  |
 Open  |
 pins 1 & 2 closed  |
 Open  |
|
 CPU BUS RATIO CONFIGURATION  | |
|
 Ratio  |
 JP65  |
|
 2x  |
 Closed  |
|
 3x  |
 Open  |
|
 CPU RDY# DELAY CONFIGURATION  | ||
|
 Setting  |
 JP55  |
 JP69  |
|
 3v  |
 pins 1 & 3, 2 & 4 closed  |
 pins 2 & 3 closed  |
|
 3.3v  |
 pins 1 & 3, 2 & 4 closed  |
 Open  |
|
 Fast VL-bus devices  |
 pins 2 & 3, 3 & 5 closed  |
 Open  |
|
 Slow VL-bus devices  |
 pins 3 & 4 closed  |
 Closed  |
|
 CPU VOLTAGE CONFIGURATION  | ||
|
 Voltage  |
 JP64  |
 JP73  |
|
 3v  |
 pins 1 & 3, 2 & 4 closed  |
 pins 2 & 3 closed  |
|
 3.3v  |
 pins 1 & 3, 2 & 4 closed  |
 Open  |
|
 3.45v  |
 pins 1 & 3, 2 & 4 closed  |
 pins 1 & 2 closed  |
|
 5v  |
 pins 3 & 5, 4 & 6 closed  |
 Open  |
|
 VESA WAIT STATE CONFIGURATION  | |
|
 Wait states  |
 JP34  |
|
 0 wait states  |
 Open  |
|
 1 wait state  |
 Closed  |
|
 BUS SPEED CONFIGURATION  | |
|
 CPU speed  |
 JP35  |
|
 <= 33MHz  |
 Open  |
|
 > 33MHz  |
 Closed  |
