TYAN COMPUTER CORPORATION

S1562D (REV. 1.0)

Processor

Pentium

Processor Speed

75/90/100/120/133/150/166/200MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

512MB DRAM (EDO supported)

Maximum Video Memory

None

Cache

None

BIOS

AMI/Award

Dimensions

330mm x 218mm

I/O Options

32-bit PCI slots (4), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), cache slot, IR connectors (2)

NPU Options

None

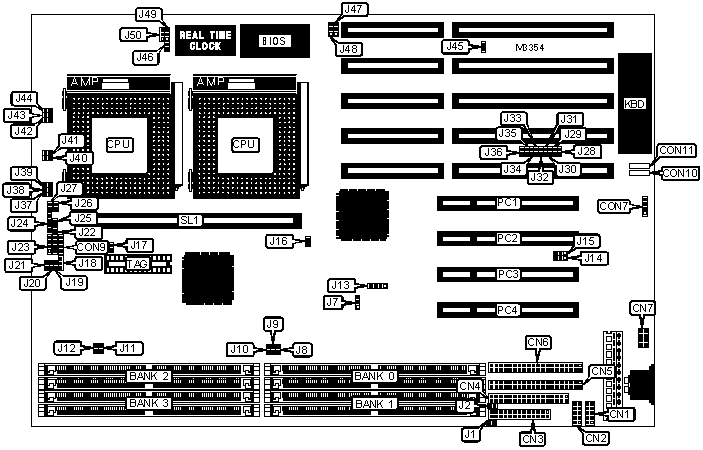

CONNECTIONS

Purpose

Location

Purpose

Location

Serial port 2

CN1

Power LED & keylock

J22

Serial port 1

CN2

Speaker

J23

Parallel port

CN3

IDE interface LED

J24

Floppy drive interface

CN4

Turbo LED

J25

IDE interface 1

CN5

Turbo switch

J26

IDE interface 2

CN6

Reset switch

J27

PS/2 mouse interface

CN7

32-bit PCI slots

PC1 - PC4

IR connector

CON7

Cache slot

SL1

IR connector

CON9



USER CONFIGURABLE SETTINGS

Function

Label

Position



Jumper information unavailable

CON10

Unidentified



Jumper information unavailable

CON11

Unidentified

»

Factory configured - do not alter

J7

Pins 1 & 2 closed



Jumper information unavailable

J16

Unidentified



Jumper information unavailable

J17

Unidentified



Jumper information unavailable

J18

Unidentified



Jumper information unavailable

J21

Unidentified



Jumper information unavailable

J28

Unidentified



Jumper information unavailable

J29

Unidentified



Jumper information unavailable

J30

Unidentified



Jumper information unavailable

J31

Unidentified



Jumper information unavailable

J32

Unidentified



Jumper information unavailable

J33

Unidentified



Jumper information unavailable

J34

Unidentified



Jumper information unavailable

J35

Unidentified



Jumper information unavailable

J36

Unidentified

»

Factory configured - do not alter

J40

Closed

»

Factory configured - do not alter

J41

Closed



Jumper information unavailable

J42

Unidentified



Jumper information unavailable

J43

Unidentified



Jumper information unavailable

J44

Unidentified



Jumper information unavailable

J45

Unidentified

»

CMOS memory normal operation

J46

Open



CMOS memory clear

J46

Closed

»

Factory configured - do not alter

J49

Pins 2 & 3 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

2MB

(2) 256K x 32

None

None

None

4MB

(2) 512K x 32

None

None

None

4MB

(2) 256K x 32

(2) 256K x 32

None

None

6MB

(2) 512K x 32

(2) 256K x 32

None

None

6MB

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

None

6MB

(2) 256K x 32

(2) 512K x 32

None

None

8MB

(2) 1M x 32

None

None

None

8MB

(2) 512K x 32

(2) 256K x 32

(2) 256K x 32

None

8MB

(2) 512K x 32

(2) 512K x 32

None

None

8MB

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

10MB

(2) 1M x 32

(2) 256K x 32

None

None

10MB

(2) 512K x 32

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

10MB

(2) 256K x 32

(2) 512K x 32

(2) 512K x 32

None

10MB

(2) 256K x 32

(2) 1M x 32

None

None

12MB

(2) 1M x 32

(2) 256K x 32

(2) 256K x 32

None

12MB

(2) 1M x 32

(2) 512K x 32

None

None

12MB

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

None

12MB

(2) 512K x 32

(2) 1M x 32

None

None

14MB

(2) 1M x 32

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

14MB

(2) 256K x 32

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

16MB

(2) 2M x 32

None

None

None

16MB

(2) 1M x 32

(2) 512K x 32

(2) 512K x 32

None

16MB

(2) 1M x 32

(2) 1M x 32

None

None

16MB

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

18MB

(2) 2M x 32

(2) 256K x 32

None

None

18MB

(2) 256K x 32

(2) 1M x 32

(2) 1M x 32

None

18MB

(2) 256K x 32

(2) 2M x 32

None

None

20MB

(2) 2M x 32

(2) 256K x 32

(2) 256K x 32

None

20MB

(2) 2M x 32

(2) 512K x 32

None

None

20MB

(2) 1M x 32

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

20MB

(2) 512K x 32

(2) 1M x 32

(2) 1M x 32

None

20MB

(2) 512K x 32

(2) 2M x 32

None

None

22MB

(2) 2M x 32

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

24MB

(2) 2M x 32

(2) 512K x 32

(2) 512K x 32

None

24MB

(2) 2M x 32

(2) 1M x 32

None

None

24MB

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

None

24MB

(2) 1M x 32

(2) 2M x 32

None

None

26MB

(2) 256K x 32

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

28MB

(2) 2M x 32

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

28MB

(2) 512K x 32

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

32MB

(2) 4M x 32

None

None

None

32MB

(2) 2M x 32

(2) 1M x 32

(2) 1M x 32

None

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

Bank 2

Bank 3

32MB

(2) 2M x 32

(2) 2M x 32

None

None

32MB

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

34MB

(2) 4M x 32

(2) 256K x 32

None

None

34MB

(2) 256K x 32

(2) 2M x 32

(2) 2M x 32

None

34MB

(2) 256K x 32

(2) 4M x 32

None

None

36MB

(2) 4M x 32

(2) 256K x 32

(2) 256K x 32

None

36MB

(2) 4M x 32

(2) 512K x 32

None

None

36MB

(2) 512K x 32

(2) 2M x 32

(2) 2M x 32

None

36MB

(2) 512K x 32

(2) 4M x 32

None

None

38MB

(2) 4M x 32

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

40MB

(2) 4M x 32

(2) 512K x 32

(2) 512K x 32

None

40MB

(2) 4M x 32

(2) 1M x 32

None

None

40MB

(2) 2M x 32

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

40MB

(2) 1M x 32

(2) 2M x 32

(2) 2M x 32

None

40MB

(2) 1M x 32

(2) 4M x 32

None

None

44MB

(2) 4M x 32

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

48MB

(2) 4M x 32

(2) 1M x 32

(2) 1M x 32

None

48MB

(2) 4M x 32

(2) 2M x 32

None

None

48MB

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

None

48MB

(2) 2M x 32

(2) 4M x 32

None

None

50MB

(2) 256K x 32

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

52MB

(2) 512K x 32

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

56MB

(2) 4M x 32

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

56MB

(2) 1M x 32

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

64MB

(2) 8M x 32

None

None

None

64MB

(2) 4M x 32

(2) 2M x 32

(2) 2M x 32

None

64MB

(2) 4M x 32

(2) 4M x 32

None

None

64MB

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

66MB

(2) 8M x 32

(2) 256K x 32

None

None

66MB

(2) 256K x 32

(2) 4M x 32

(2) 4M x 32

None

66MB

(2) 256K x 32

(2) 8M x 32

None

None

68MB

(2) 8M x 32

(2) 256K x 32

(2) 256K x 32

None

68MB

(2) 8M x 32

(2) 512K x 32

None

None

68MB

(2) 512K x 32

(2) 4M x 32

(2) 4M x 32

None

68MB

(2) 512K x 32

(2) 8M x 32

None

None

70MB

(2) 8M x 32

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

72MB

(2) 8M x 32

(2) 512K x 32

(2) 512K x 32

None

72MB

(2) 8M x 32

(2) 1M x 32

None

None

72MB

(2) 1M x 32

(2) 4M x 32

(2) 4M x 32

None

72MB

(2) 1M x 32

(2) 8M x 32

None

None

76MB

(2) 8M x 32

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

80MB

(2) 8M x 32

(2) 1M x 32

(2) 1M x 32

None

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

Bank 2

Bank 3

80MB

(2) 8M x 32

(2) 2M x 32

None

None

80MB

(2) 4M x 32

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

80MB

(2) 2M x 32

(2) 4M x 32

(2) 4M x 32

None

80MB

(2) 2M x 32

(2) 8M x 32

None

None

88MB

(2) 8M x 32

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

96MB

(2) 8M x 32

(2) 2M x 32

(2) 2M x 32

None

96MB

(2) 8M x 32

(2) 4M x 32

None

None

96MB

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

None

96MB

(2) 4M x 32

(2) 8M x 32

None

None

98MB

(2) 256K x 32

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

100MB

(2) 512K x 32

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

104MB

(2) 1M x 32

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

112MB

(2) 8M x 32

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

112MB

(2) 2M x 32

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

128MB

(2) 16M x 32

None

None

None

128MB

(2) 8M x 32

(2) 4M x 32

(2) 4M x 32

None

128MB

(2) 8M x 32

(2) 8M x 32

None

None

128MB

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

130MB

(2) 16M x 32

(2) 256K x 32

None

None

130MB

(2) 256K x 32

(2) 8M x 32

(2) 8M x 32

None

130MB

(2) 256K x 32

(2) 16M x 32

None

None

132MB

(2) 16M x 32

(2) 256K x 32

(2) 256K x 32

None

132MB

(2) 16M x 32

(2) 512K x 32

None

None

132MB

(2) 512K x 32

(2) 8M x 32

(2) 8M x 32

None

132MB

(2) 512K x 32

(2) 16M x 32

None

None

134MB

(2) 16M x 32

(2) 256K x 32

(2) 256K x 32

(2) 256K x 32

136MB

(2) 16M x 32

(2) 512K x 32

(2) 512K x 32

None

136MB

(2) 16M x 32

(2) 1M x 32

None

None

136MB

(2) 1M x 32

(2) 8M x 32

(2) 8M x 32

None

136MB

(2) 1M x 32

(2) 16M x 32

None

None

140MB

(2) 16M x 32

(2) 512K x 32

(2) 512K x 32

(2) 512K x 32

144MB

(2) 16M x 32

(2) 1M x 32

(2) 1M x 32

None

144MB

(2) 16M x 32

(2) 2M x 32

None

None

144MB

(2) 2M x 32

(2) 8M x 32

(2) 8M x 32

None

144MB

(2) 2M x 32

(2) 16M x 32

None

None

152MB

(2) 16M x 32

(2) 1M x 32

(2) 1M x 32

(2) 1M x 32

160MB

(2) 16M x 32

(2) 2M x 32

(2) 2M x 32

None

160MB

(2) 16M x 32

(2) 4M x 32

None

None

160MB

(2) 8M x 32

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

160MB

(2) 4M x 32

(2) 8M x 32

(2) 8M x 32

None

160MB

(2) 4M x 32

(2) 16M x 32

None

None

176MB

(2) 16M x 32

(2) 2M x 32

(2) 2M x 32

(2) 2M x 32

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

Bank 2

Bank 3

192MB

(2) 16M x 32

(2) 4M x 32

(2) 4M x 32

None

192MB

(2) 16M x 32

(2) 8M x 32

None

None

192MB

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

None

192MB

(2) 8M x 32

(2) 16M x 32

None

None

194MB

(2) 256K x 32

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

196MB

(2) 512K x 32

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

200MB

(2) 1M x 32

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

208MB

(2) 2M x 32

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

224MB

(2) 16M x 32

(2) 4M x 32

(2) 4M x 32

(2) 4M x 32

224MB

(2) 4M x 32

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

256MB

(2) 16M x 32

(2) 8M x 32

(2) 8M x 32

None

256MB

(2) 16M x 32

(2) 16M x 32

None

None

256MB

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

258MB

(2) 256K x 32

(2) 16M x 32

(2) 16M x 32

None

260MB

(2) 512K x 32

(2) 16M x 32

(2) 16M x 32

None

264MB

(2) 1M x 32

(2) 16M x 32

(2) 16M x 32

None

272MB

(2) 2M x 32

(2) 16M x 32

(2) 16M x 32

None

288MB

(2) 4M x 32

(2) 16M x 32

(2) 16M x 32

None

320MB

(2) 16M x 32

(2) 8M x 32

(2) 8M x 32

(2) 8M x 32

320MB

(2) 8M x 32

(2) 16M x 32

(2) 16M x 32

None

384MB

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

None

386MB

(2) 256K x 32

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

388MB

(2) 512K x 32

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

392MB

(2) 1M x 32

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

400MB

(2) 2M x 32

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

416MB

(2) 4M x 32

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

448MB

(2) 8M x 32

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

512MB

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

(2) 16M x 32

Note: Board accepts EDO memory.

CACHE CONFIGURATION

Size

SL1

TAG

256KB

256KB module installed

TAG chip installed

512KB

512KB module installed

TAG chip installed

Note: The size of the TAG chip is unidentified.

CPU SPEED SELECTION

Speed

J13

J19

J20

75MHz

Pins 1 & 2, 3 & 4 closed

Open

Open

90MHz

Pins 3 & 4 closed

Open

Open

100MHz

Pins 1 & 2 closed

Open

Open

120MHz

Pins 3 & 4 closed

Closed

Open

133MHz

Pins 1 & 2 closed

Closed

Open

150MHz

Pins 3 & 4 closed

Closed

Closed

166MHz

Pins 1 & 2 closed

Closed

Closed

200MHz

Pins 1 & 2 closed

Open

Closed

CPU TYPE SELECTION

Type

J50

Single CPU installed

Pins 1 & 2 closed

Dual CPUs installed

Pins 2 & 3 closed

CPU VOLTAGE SELECTION

Voltage

J1

J2

J8

J9

J10

J11

J12



3.3v

Open

Open

Closed

Closed

Closed

Open

Open

»

5v

Closed

Closed

Open

Open

Open

Closed

Closed

VOLTAGE REGULATOR SELECTION

Voltage

J37

J38

J39



3.3v

Closed

Open

Open

»

3.48v

Open

Open

Closed



3.6v

Open

Closed

Open

SERIAL PORT SELECTION

Setting

J14

J15

»

Serial port set as COM1 & COM2

Pins 1 & 2 closed

Pins 1 & 2 closed



IR connector

Pins 2 & 3 closed

Pins 2 & 3 closed

FLASH BIOS SELECTION

Setting

J47

J48

Flash BIOS installed

Pins 1 & 2 closed

Pins 1 & 2 closed
