SPRINT MANUFACTURING CORPORATION

MB-P5N DP

Processor

Pentium

Processor Speed

75/90/100/120MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

128MB

Maximum Video Memory

None

Cache

256/512KB

BIOS

AMI

Dimensions

330mm x 218mm

I/O Options

32-bit PCI slots (4)

NPU Options

None

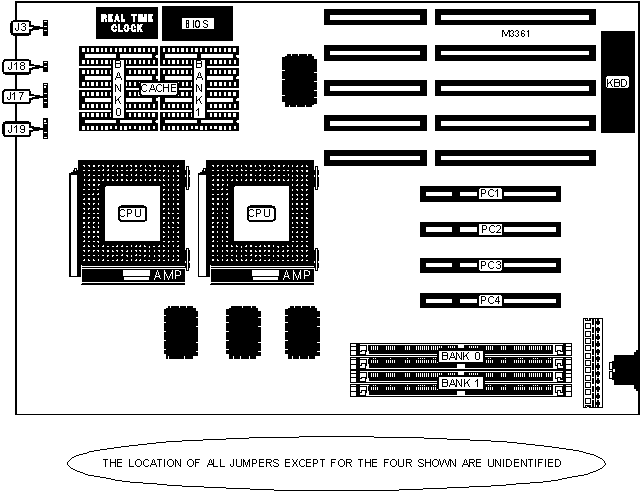

CONNECTIONS

Purpose

Location

Purpose

Location

Power LED & keylock

J17

Speaker

J19

Reset switch

J18

32-bit PCI slots

PC1 - PC4

USER CONFIGURABLE SETTINGS

Function

Label

Position



Flash BIOS voltage select 12v (flash programming enabled)

J11

Pins 1 & 2 closed



Flash BIOS voltage select 5v (flash programming disabled)

J11

Pins 2 & 3 closed



Monitor type select color

J25

Closed



Monitor type select monochrome

J25

Open

DRAM CONFIGURATION

Size

Bank 0

Bank 1

2MB

(2) 256K x 36

None

4MB

(2) 512K x 36

None

4MB

(2) 256K x 36

(2) 256K x 36

6MB

(2) 512K x 36

(2) 256K x 36

6MB

(2) 256K x 36

(2) 512K x 36

8MB

(2) 1M x 36

None

8MB

(2) 512K x 36

(2) 512K x 36

10MB

(2) 1M x 36

(2) 256K x 36

10MB

(2) 256K x 36

(2) 1M x 36

12MB

(2) 1M x 36

(2) 512K x 36

12MB

(2) 512K x 36

(2) 1M x 36

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

18MB

(2) 2M x 36

(2) 256K x 36

18MB

(2) 256K x 36

(2) 2M x 36

20MB

(2) 2M x 36

(2) 512K x 36

20MB

(2) 512K x 36

(2) 2M x 36

24MB

(2) 2M x 36

(2) 1M x 36

24MB

(2) 1M x 36

(2) 2M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

34MB

(2) 4M x 36

(2) 256K x 36

34MB

(2) 256K x 36

(2) 4M x 36

36MB

(2) 4M x 36

(2) 512K x 36

36MB

(2) 512K x 36

(2) 4M x 36

40MB

(2) 4M x 36

(2) 1M x 36

40MB

(2) 1M x 36

(2) 4M x 36

48MB

(2) 4M x 36

(2) 2M x 36

48MB

(2) 2M x 36

(2) 4M x 36

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

66MB

(2) 8M x 36

(2) 256K x 36

66MB

(2) 256K x 36

(2) 8M x 36

68MB

(2) 8M x 36

(2) 512K x 36

68MB

(2) 512K x 36

(2) 8M x 36

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

72MB

(2) 8M x 36

(2) 1M x 36

72MB

(2) 1M x 36

(2) 8M x 36

80MB

(2) 8M x 36

(2) 2M x 36

80MB

(2) 2M x 36

(2) 8M x 36

96MB

(2) 8M x 36

(2) 4M x 36

96MB

(2) 4M x 36

(2) 8M x 36

128MB

(2) 8M x 36

(2) 8M x 36

Note: Board also accepts x 32 SIMMs.

CACHE CONFIGURATION

Size

Bank 0

Bank 1

256KB

(4) 32K x 8

(4) 32K x 8

512KB

(4) 64K x 8

(4) 64K x 8

CACHE JUMPER CONFIGURATION

Size

J3

256KB

Pins 1 & 2 closed

512KB

Pins 2 & 3 closed

CPU SPEED SELECTION

Speed

J1

75MHz

Pins 1 & 2 closed

90MHz

Pins 1 & 2 closed

100MHz

Pins 2 & 3 closed

120MHz

Pins 2 & 3 closed
