ADDTRON TECHNOLOGY COMPANY, LTD.

AE-200LC

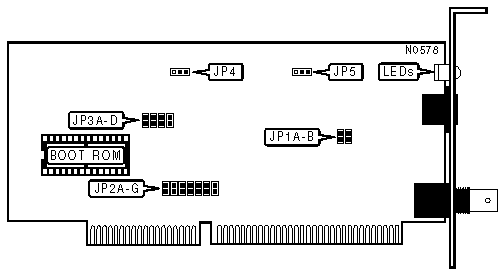

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear Bus

Wiring Type

Unshielded twisted pair

RG-58A/U 50ohm coaxial

Boot ROM

Available

I/O BASE ADDRESS

Address

JP1A

JP1B

»

300h

Open

Open



320h

Closed

Open



340h

Open

Closed



360h

Closed

Closed

INTERRUPT REQUEST

IRQ

JP2A

JP2B

JP2C

JP2D

JP2E

JP2F

JP2G

2

Closed

Open

Open

Open

Open

Open

Open

3

Open

Closed

Open

Open

Open

Open

Open

4

Open

Open

Closed

Open

Open

Open

Open

5

Open

Open

Open

Closed

Open

Open

Open

10

Open

Open

Open

Open

Closed

Open

Open

11

Open

Open

Open

Open

Open

Closed

Open

12

Open

Open

Open

Open

Open

Open

Closed

BOOT ROM ADDRESS

Address

JP3A

JP3B

JP3C

JP3D

»

Disabled

Open

Open

Open

Open



C8000h

Closed

Open

Closed

Open



CC000h

Closed

Closed

Closed

Open



D0000h

Closed

Open

Open

Closed



D4000h

Closed

Closed

Open

Closed



D8000h

Closed

Open

Closed

Closed



DC000h

Closed

Closed

Closed

Closed

COMPATIBILITY MODE

Setting

JP4

»

Enabled

Pins 1 & 2 closed



Disabled

Pins 2 & 3 closed

Note: On some systems the data bus timing is not truly IBM PC/AT compatible. If the card does not initialize or you receive an "Error Reading Address PROM" message, compatibility mode should be enabled.

CABLE TYPE

Type

JP5

»

RG-58A/U 50ohm coaxial

Pins 2 & 3 closed



Unshielded twisted pair

Pins 1 & 2 closed

DIAGNOSTIC LED(S)

LED

Color

Status

Condition

LED1

Red

Off

data is not being transmitted/received

LED1

Red

On

data is being transmitted/received

LED2

Green

On

10BaseT link integrity exists

LED2

Green

Off

10BaseT link integrity broken

Note: LED2 is only functional when link integrity is enabled, and when installed on a 10BaseT network.
