ALLIED TELESYN, INC.

AT-1500FT

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Star

Wiring Type

Fiber optic cable

Unshielded twisted pair

Boot ROM

In firmware

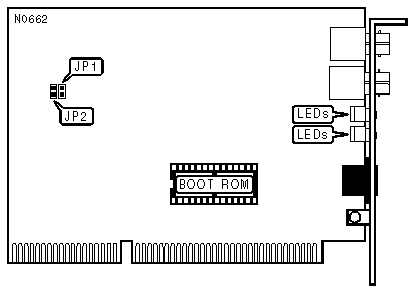

BASE I/O ADDRESS

Address

JP1

JP2

»

300h

Closed

Closed



320h

Closed

Closed



340h

Open

Open



360h

Open

Open

DIAGNOSTIC LED(S)

LED

Color

Status

Condition

LED1

Green

Off

Data is not being transmitted

LED1

Green

On

Data is being transmitted

LED2

Yellow

Off

Data is not being received

LED2

Yellow

On

Data is being received

LED3

Green

On

10BaseT link integrity exists

LED3

Green

Off

10BaseT link integrity broken

LED4

Yellow

On

Collisions detected on network

LED4

Yellow

Off

No collisions detected on network
