CABLETRON SYSTEMS, INC.

E1030/E1030-X/E1040/E1040-X

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

8-bit ISA

Topology

Linear bus

Star

Wiring Type

Unshielded twisted pair

AUI transceiver via DB-15 port

Boot ROM

Not Available

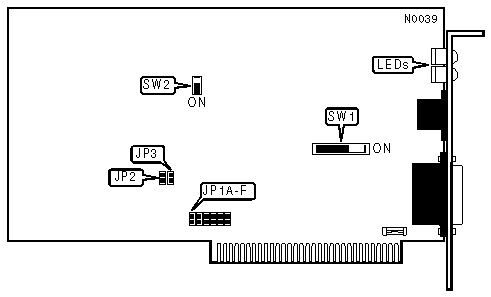

INTERRUPT REQUEST

IRQ

JP1A

JP1B

JP1C

JP1D

JP1E

JP1F

»

3

Closed

Open

Open

Open

Open

Open



2/9

Open

Open

Open

Open

Open

Closed



4

Open

Closed

Open

Open

Open

Open



5

Open

Open

Closed

Open

Open

Open



6

Open

Open

Open

Closed

Open

Open



7

Open

Open

Open

Open

Closed

Open

I/O BASE ADDRESS

Address

JP2

JP3

»

220h

Closed

Closed



280h

Closed

Open



300h

Open

Closed



380h

Open

Open

CABLE TYPE

Type

SW1

»

Unshielded twisted pair

On



AUI transceiver via DB-15 port

Off

SIGNAL QUALITY ERROR (SQE) TEST

Setting

SW2

»

Disabled

Off



Enabled

On

Note:Signal Quality Error (SQE) is a test of the collision circuitry and path.

DIAGNOSTIC LED(S)

LED

Color

Status

Condition

1

Green

On/Blinking

Data is being transmitted

1

Green

Off

Data is not being transmitted

2

Red

On/Blinking

Collision detected on network

2

Red

Off

Normal operation

3

Yellow

On/Blinking

Data is being received

3

Yellow

Off

Data is not being received

4

Green

On

Twisted pair network connection is good

4

Green

Off

Twisted pair network connection is broken
