CABLETRON SYSTEMS, INC.

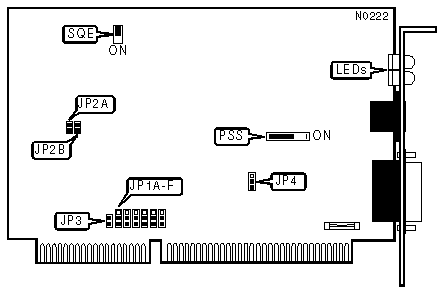

E2030/-X, E2040/-X (Twisted Pair)

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Star

Linear Bus

Wiring Type

Unshielded twisted pair

AUI transceiver via DB-15 port

Boot ROM

Not Available

INTERRUPT REQUEST

IRQ

JP1A

JP1B

JP1C

JP1D

JP1E

JP1F



2/9

Open

Open

Open

Open

Open

Pins 1 & 2

»

3

Pins 1 & 2

Open

Open

Open

Open

Open



4

Open

Pins 1 & 2

Open

Open

Open

Open



5

Open

Open

Pins 1 & 2

Open

Open

Open



6

Open

Open

Open

Pins 1 & 2

Open

Open



7

Open

Open

Open

Open

Pins 1 & 2

Open



10

Open

Pins 2 & 3

Open

Open

Open

Open



11

Open

Open

Pins 2 & 3

Open

Open

Open



12

Open

Open

Open

Pins 2 & 3

Open

Open



14

Open

Open

Open

Open

Pins 2 & 3

Open



15

Open

Open

Open

Open

Open

Pins 2 & 3

Note:Pins designated should be in the closed position.

I/O BASE ADDRESS

Address

JP2A

JP2B

»

220h

Closed

Closed



280h

Closed

Open



300h

Open

Closed



380h

Open

Open

COMPATIBILITY MODE

Setting

JP3

»

Disabled

Closed



Enabled

Open

Note:On some systems the data bus timing is not truly IBM PC/AT compatible. If the card is not initializing, enabling compatibility mode may allow the card to function properly

CARD SPEED

Setting

JP4

»

10MHz

Pins 1 & 2 Closed



20MHz

Pins 2 & 3 Closed

CABLE TYPE

Type

Switch PSS

»

Unshielded twisted pair

On



AUI transceiver via DB-15 port

Off

SIGNAL QUALITY ERROR (SQE) TEST

Setting

Switch SQE

»

Disabled

Off



Enabled

On

Note:Signal Quality Error (SQE) is a test of the collision circuitry and path.

DIAGNOSTIC LED(S)

LED

Color

Status

Condition

1

Green

On/Blinking

Data is being transmitted

1

Green

Off

Data is not being transmitted

2

Red

On/Blinking

Collision detected on network

2

Red

Off

Normal operation

3

Yellow

On/Blinking

Data is being received

3

Yellow

Off

Data is not being received

4

Green

On

Twisted pair network connection is good

4

Green

Off

Twisted pair network connection is broken
