EDIMAX COMPUTER COMPANY

1000C V2.4

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

8-bit ISA

Topology

Linear Bus

Wiring Type

RG-58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Available

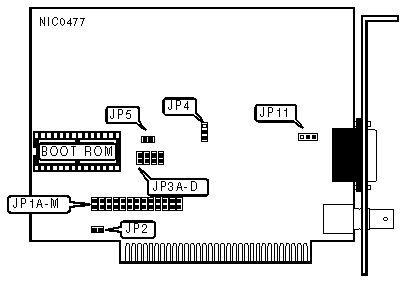

CONNECTORS

Setting

Location

External power LED.

JP2

I/O BASE ADDRESS

Address

JP1A

JP1B

JP1C

»

300h

Closed

Closed

Closed



320h

Closed

Closed

Open



340h

Closed

Open

Closed



360h

Closed

Open

Open

INTERRUPT SETTINGS

IRQ

JP1D

JP1E

JP1F

JP1G

JP1H

JP1I

2

Closed

Open

Open

Open

Open

Open

3

Open

Closed

Open

Open

Open

Open

4

Open

Open

Closed

Open

Open

Open

5

Open

Open

Open

Closed

Open

Open

6

Open

Open

Open

Open

Closed

Open

7

Open

Open

Open

Open

Open

Closed

DMA CHANNEL

Channel

JP1J

JP1K

JP1L

JP1M

»

Disabled

Closed

Open

Closed

Open



DMA1

Closed

Open

Closed

Open



DMA3

Open

Closed

Open

Closed

BOOT ROM ADDRESS

Address

JP3A

JP3B

JP3C

JP3D



C0000h

Closed

Closed

Closed

Closed



C4000h

Open

Closed

Closed

Closed

»

C8000h

Closed

Open

Closed

Closed



CC000h

Open

Open

Closed

Closed



D0000h

Closed

Closed

Open

Closed



D4000h

Open

Closed

Open

Closed



D8000h

Closed

Open

Open

Closed



DC000h

Open

Open

Open

Closed

CABLE TYPE

Type

JP4

JP11

»

RG-58A/U 50ohm coaxial

Pins 2 & 3 closed

Pins 2 & 3 closed



AUI transceiver via DB-15 port

Pins 1 & 2 closed

Pins 1 & 2 closed

BOOT ROM

Setting

JP5

»

Disabled

Open



Enabled

Closed
