GVC TECHNOLOGIES, INC.

NIC-2004

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

8-bit ISA

Topology

Linear Bus, Star

Wiring Type

Unshielded twisted pair

RG58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Available

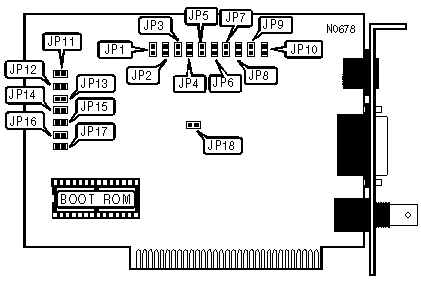

BASE MEMORY ADDRESS CONFIGURATION

Address

Shared Memory Size

JP1

JP2

JP3

JP4

»

N/A

No Boot PROM

Open

Open

Open

Open



0C000h

8KB/16KB

Open

Open

Closed

Open



0C400h

8KB/16KB

Open

Open

Closed

Closed



0C800h

8KB/16KB

Open

Closed

Open

Open



0CC00h

8KB/16KB

Open

Closed

Open

Closed



0D000h

8KB/16KB

Open

Closed

Closed

Open



0D400h

8KB/16KB

Open

Closed

Closed

Closed



0D800h

8KB/16KB

Closed

Open

Op-en

Open



0DC00h

8KB/16KB

Closed

Open

Open

Closed



0C000h

32KB/32KB

Closed

Open

Closed

Open



0C800h

32KB/32KB

Closed

Open

Closed

Closed



0D000h

32KB/32KB

Closed

Closed

Open

Open



0D800h

32KB/32KB

Closed

Closed

Open

Closed



0C000h

64KB/64KB

Closed

Closed

Closed

Open



0D000h

64KB/64KB

Closed

Closed

Closed

Closed

CABLE TYPE

Type

JP5

JP6

»

RG58A/U 50ohm coaxial

Open

Closed



AUI transceiver via DB-15 port

Closed

Open



TPI (Reduced Squelch)

Closed

Closed



Unshielded twisted pair

Open

Open

CHANNEL READY CONFIGURATION

Setting

JP12

»

Channel Ready generated after command strobe

Open



Channel ready generated after BALE goes high

Closed

EECONFIG

Setting

JP18

»

Software Configuration

Closed



Hardware(jumpers) Configuration

Open

INTERRUPT SELECT

IRQ

JP7

JP8

JP9

JP10

»

IRQ3

Closed

Open

Open

Open



IRQ4

Closed

Open

Open

Closed



IRQ5

Closed

Open

Closed

Open



IRQ9

Closed

Open

Closed

Closed



IRQ10

Closed

Closed

Open

Open



IRQ11

Closed

Closed

Open

Closed



IRQ12

Closed

Closed

Closed

Open



IRQ15

Closed

Closed

Closed

Closed

I/O BASE ADDRESS CONFIGURATION

Address

JP15

JP16

JP17

»

300h

Open

Open

Open



Software

Open

Open

Closed



240h

Open

Closed

Open



280h

Open

Closed

Closed



2C0h

Closed

Open

Open



320h

Closed

Open

Closed



340h

Closed

Closed

Open



360h

Closed

Closed

Closed

IO16CON CONFIGURATION

Setting

JP13

»

IO16 generated only on address decode

Open



IO16 generated after IORD or IOWR go active

Closed

LINK-TEST CONFIGURATION

Setting

JP11

»

Link Test enabled

Open



Link Test disabled

Closed

MEMORY/IO MODE CONFIGURATION

Setting

JP14

»

I/O Mode

Open



Shared Memory Mode

Closed
