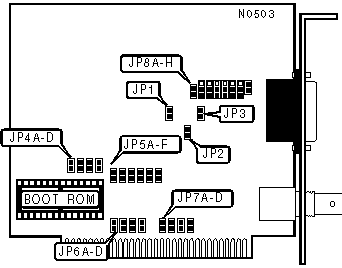

KATRON TECHNOLOGIES, INC.

ET-100

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

8-bit ISA

Topology

Linear bus

Wiring Type

RG-58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Available

AUI ETHERNET VERSION

Version

JP1

»

Version 2

Pins 1 & 2 Closed



Version 1

Pins 2 & 3 Closed

Note:The ethernet version is dependent on the MAU you are using. There should be some indication of the ethernet version on the MAU.

SEGMENT LENGTH

Maximum Length

JP2

»

185 meters

Closed



300 meters

Open

Note:Segment length is the total length of cable between the two farthest cards on the segment. Each card on the segment must have this option set the same.

ONBOARD TERMINATOR

Setting

JP3

»

Disabled

Open



Enabled

Closed

Note:If the card is on either end of a network segment, the onboard terminator can be used instead of using an external terminator.

I/O BASE ADDRESS

Address

JP4A

JP4B

JP4C

JP4D

»

300h

Closed

Open

Open

Open



320h

Open

Closed

Open

Open



340h

Open

Open

Closed

Open



360h

Closed

Open

Open

Closed

BOOT ROM

Setting

JP5A

»

Disabled

Pins 2 & 3 closed



Enabled

Pins 1 & 2 closed

BOOT ROM ADDRESS

Address

JP5B

JP5C

JP5D

JP5E

JP5F



C0000 - C1FFFh

Closed

Closed

Closed

Closed

Closed



C2000 - C3FFFh

Closed

Closed

Closed

Closed

Open



C4000 - C5FFFh

Closed

Closed

Closed

Open

Closed



C6000 - C7FFFh

Closed

Closed

Closed

Open

Open

»

C8000 - C9FFFh

Closed

Closed

Open

Closed

Closed



CA000 - CBFFFh

Closed

Closed

Open

Closed

Open



CC000 - CDFFFh

Closed

Closed

Open

Open

Closed



CE000 - CFFFFh

Closed

Closed

Open

Open

Open



D0000 - D1FFFh

Closed

Open

Closed

Closed

Closed



D2000 - D3FFFh

Closed

Open

Closed

Closed

Open



D4000 - D5FFFh

Closed

Open

Closed

Open

Closed



D6000 - D7FFFh

Closed

Open

Closed

Open

Open



D8000 - D9FFFh

Closed

Open

Open

Closed

Closed



DA000 - DBFFFh

Closed

Open

Open

Closed

Open



DC000 - DDFFFh

Closed

Open

Open

Open

Closed



DE000 - DFFFFh

Closed

Open

Open

Open

Open



E0000 - E1FFFh

Open

Closed

Closed

Closed

Closed



E2000 - E3FFFh

Open

Closed

Closed

Closed

Open



E4000 - E5FFFh

Open

Closed

Closed

Open

Closed



E6000 - E7FFFh

Open

Closed

Closed

Open

Open



E8000 - E9FFFh

Open

Closed

Open

Closed

Closed



EA000 - EBFFFh

Open

Closed

Open

Closed

Open



EC000 - EDFFFh

Open

Closed

Open

Open

Closed



EE000 - EFFFFh

Open

Closed

Open

Open

Open



F0000 - F1FFFh

Open

Open

Closed

Closed

Closed



F2000 - F3FFFh

Open

Open

Closed

Closed

Open

INTERRUPT REQUEST

IRQ

JP6A

JP6B

JP6C

JP6D



2

Closed

Open

Open

Open

»

3

Open

Closed

Open

Open



4

Open

Open

Closed

Open



5

Open

Open

Open

Closed

DMA CHANNEL

Channel

JP7A

JP7B

JP7C

JP7D

»

Disabled

Open

Open

Open

Open



DMA1

Closed

Open

Closed

Open



DMA3

Open

Closed

Open

Closed

CABLE TYPE

Type

JP8A

JP8B - JP8G

JP8H

»

RG-58A/U 50ohm coaxial

Closed

Pins 2 & 3 closed

Open



AUI transceiver via DB-15 port

Open

Pins 1 & 2 closed

Closed
