RELIALOGIC CORPORATION PRIVATE, LTD.

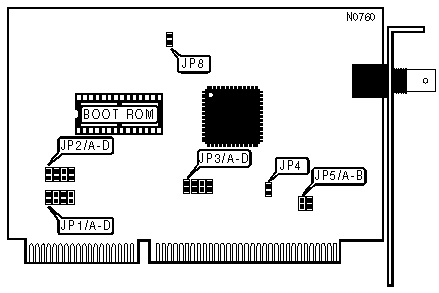

CL6002C

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear bus

Wiring Type

RG58A/U 50ohm coaxial

Boot ROM

Available

ADDRESS SELECT

I/O Address

Base Memory Address

JP5/A

JP5/B

»

300h

C8000h

Closed

Closed



320h

CC000h

Closed

Open



340h

D0000h

Open

Closed



360h

D4000h

Open

Open

BOOT ROM

Setting

JP4

»

Enabled

Closed



Disabled

Open

CABLE TYPE

Type

JP8

»

Thin Ethernet

Closed



Thick Ethernet

Open

DMA CONFIGURATION

DMA

JP1/A

JP1/B

JP1/C

JP1/D

JP2/A

JP2/B

JP2/C

JP2/D

»

5

Open

Open

Closed

Open

Open

Open

Closed

Open



3

Open

Open

Open

Closed

Open

Open

Open

Closed



6

Open

Closed

Open

Open

Open

Closed

Open

Open



7

Closed

Open

Open

Open

Closed

Open

Open

Open

INTERRUPT SELECT

IRQ

JP3/A

JP3/B

JP3/C

JP3/D

»

IRQ3

Closed

Open

Open

Open



IRQ4

Open

Closed

Open

Open



IRQ5

Open

Open

Closed

Open



IRQ9

Open

Open

Open

Closed
