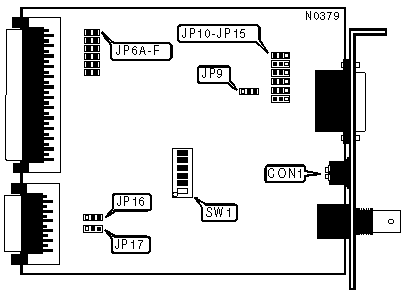

TOSHIBA

TOSHIBALAN (TOSHIBA BUS)

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

8/16-bit Toshiba bus

Topology

Linear

Wiring Type

RG58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Not available

BASE MEMORY

Purpose

Connector

External 12VDC power supply

CON1

INTERRUPT REQUEST

IRQ

JP6A

JP6B

JP6C

JP6D

JP6E

JP6F

»

2/9

Open

Open

Open

Closed

Open

Open



3

Open

Open

Open

Open

Open

Closed



4

Open

Open

Open

Open

Closed

Open



5

Open

Open

Closed

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open

CABLE TYPE

Type

JP9

JP10 - JP15

»

RG58A/U 50ohm coaxial

Pins 2 & 3 closed

Pins 2 & 3 closed



AUI transceiver via DB-15 port

Pins 1 & 2 closed

Pins 1 & 2 closed

CPU TYPE

Type

JP16

JP17

»

8086/8088

Pins 2 & 3 closed

Pins 2 & 3 closed



80286/80386

Pins 1 & 2 closed

Pins 1 & 2 closed

I/O BUS SIZE

Size

SW1/1

SW1/2

»

8-bit

Off

Off



16-bit

Off

On

Note:I/O bus size should only be set to 16-bit if the card is being used in a Toshiba T5100 or T5200.

I/O BASE ADDRESS

Address

SW1/3

SW1/4

SW1/5

SW1/6

200h

On

On

On

On

220h

On

On

On

Off

240h

On

On

Off

On

260h

On

On

Off

Off

280h

On

Off

On

On

2A0h

On

Off

On

Off

2C0h

On

Off

Off

On

2E0h

On

Off

Off

Off

300h

Off

On

On

On

320h

Off

On

On

Off

340h

Off

On

Off

On

360h

Off

On

Off

Off

380h

Off

Off

On

On

3A0h

Off

Off

On

Off

3C0h

Off

Off

Off

On

3E0h

Off

Off

Off

Off
