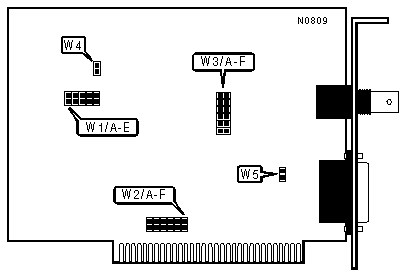

WESTERN DIGITAL CORPORATION

ETHERCARD PLUS

NIC Type:

Ethernet

Transfer Rate:

10Mbps

Data Bus:

8-bit ISA

Topology:

Linear Bus

Star

Wiring Type

AUI transceiver via DB-15 port

RG58A/U 50ohm coaxial

Boot ROM

Not available

I/O ADDRESS

Address

W1/Jumper B

W1/Jumper C

W1/Jumper D

W1/Jumper E

»

280h

Closed

Closed

Open

Closed



200h

Closed

Closed

Closed

Closed



220h

Open

Closed

Closed

Closed



240h

Closed

Open

Closed

Closed



260h

Open

Open

Closed

Closed



2A0h

Open

Closed

Open

Closed



2C0h

Closed

Open

Open

Closed



2E0h

Open

Open

Open

Closed



300h

Closed

Closed

Closed

Open



320h

Open

Closed

Closed

Open



340h

Closed

Open

Closed

Open



360h

Open

Open

Closed

Open



380h

Closed

Closed

Open

Open



3A0h

Open

Closed

Open

Open



3C0h

Closed

Open

Open

Open



3E0h

Open

Open

Open

Open

WAIT STATE SELECTION

Setting

W1/Jumper A

»

8-16MHz

Open



6MHz

Closed

Note:This jumper applies only to PC ATs.

INTERRUPT SELECT - W2

IRQ

Jumper A

Jumper B

Jumper C

Jumper D

Jumper E

Jumper F

»

IRQ3

Open

Open

Open

Open

Closed

Open



IRQ2

Open

Open

Open

Open

Open

Closed



IRQ4

Open

Open

Open

Closed

Open

Open



IRQ5

Open

Open

Closed

Open

Open

Open



IRQ6

Open

Closed

Open

Open

Open

Open



IRQ7

Closed

Open

Open

Open

Open

Open

CABLE TYPE - W3

Type

Jumpers A-F

»

RG58A/U 50ohm coaxial

Closed



AUI transceiver via DB-15 port

Open

ETHERNET VERSION

Setting

W4

»

Ethernet Version 2, IEEE 802.3

Open



Ethernet Version 1

Closed

THIN ETHERNET CABLE LENGTH

Setting

W5

»

Standard

Closed



300-meter segment

Open
