ACER, INC.

ACERCD 625 CD-ROM, ACERCD 625A CD-ROM

Device Type

CD-ROM

Interface

ATAPI

Spin Rate

2x

Formats Supported

Audio CD, CD-ROM mode 1 & 2, CD-ROM/XA mode 2, form 1 & 2, CD-I/FMV, Photo CD

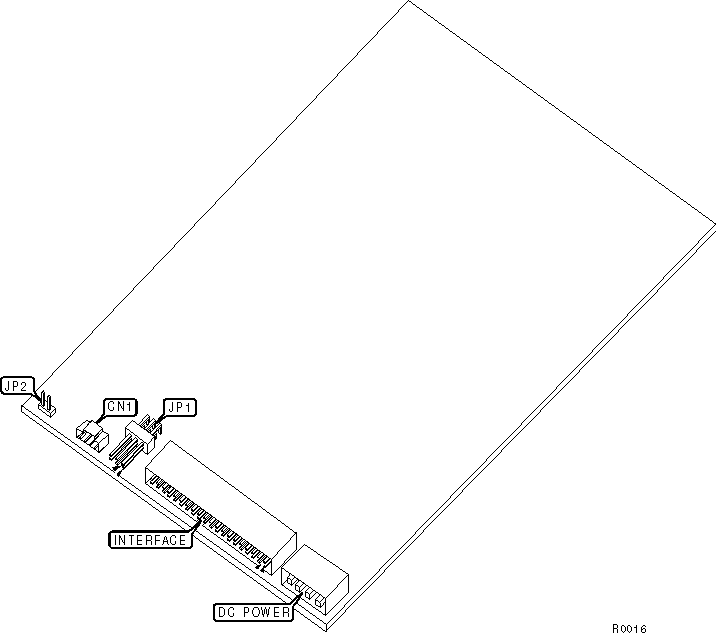

CONNECTIONS

Function

Label

Audio line out

CN1

USER CONFIGURABLE SETTINGS

Setting

Label

Position

Factory configured - do not alter

JP2

Unidentified

ATAPI MASTER/SLAVE

Setting

JP1/1

JP1/2

JP1/3



Single drive only

Closed

Open

Open



Master in two drive system

Closed

Open

Open

»

Slave in two drive system

Open

Closed

Open



Master/Slave determined by Cable Select

Open

Open

Closed

Note: ‘Single drive’ refers to the sole drive connected to an IDE interface (there may be up to two on a given system). Master & Slave refer to two drives connected to an interface.
