PHILIPS CONSUMER ELECTRONICS, INC.

PCA80SC

Device Type

CD-ROM

Interface

SCSI

Spin Rate

8x

Formats Supported

CD-XA, CD-DA, CD-I, CD-ROM (Mode 1 & Mode 2), Photo-CD, Video CD

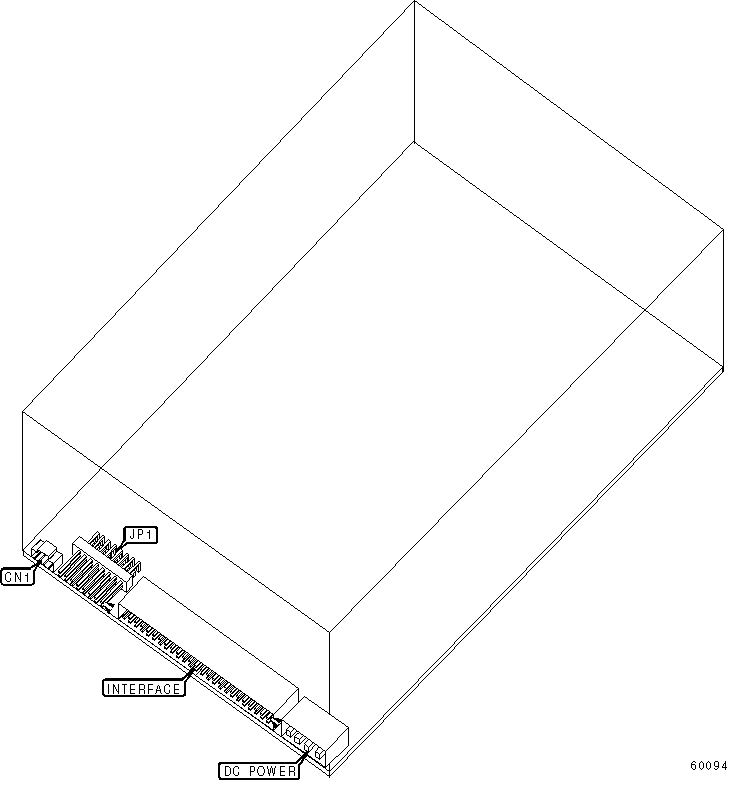

View

Top

CONNECTIONS

Function

Label

Audio line out

CN1

USER CONFIGURABLE SETTINGS

Setting

Label

Position

»

Power termination enabled

JP1/1

Closed



Power termination disabled

JP1/1

Open

»

Termination enabled

JP1/2

Closed



Termination disabled

JP1/2

Open

»

Disconnect allow jumper enabled

JP1/3

Closed



Disconnect allow jumper disabled

JP1/3

Open

»

Parity disabled

JP1/4

Open



Parity enabled

JP1/4

Closed

DRIVE SELECT ID

Drive ID

SW1/5

SW1/6

SW1/7

SW1/8



0

Open

Open

Open

Open



1

Open

Open

Closed

Open

»

2

Open

Closed

Open

Open



3

Open

Closed

Closed

Open



4

Closed

Open

Open

Open



5

Open

Closed

Open

Closed



6

Closed

Closed

Open

Open



7

Closed

Closed

Closed

Open
