YAMAHA CORPORATION

CDR100, CDR102

Device Type

CD Recorder

Interface

SCSI-2

Spin Rate (Read/Write)

4x

Formats Supported (Read)

CD-XA, CD-DA (Red Book), CD-I (Green Book), CD-ROM (Yellow Book), CD-Extra (Blue Book), Video-CD

Formats Supported (Write)

CD-XA, CD-DA (Red Book), CD-I (Green Book), CD-ROM (Yellow Book), CD-Extra (Blue Book), Video-CD,CD-I ready, CD+G

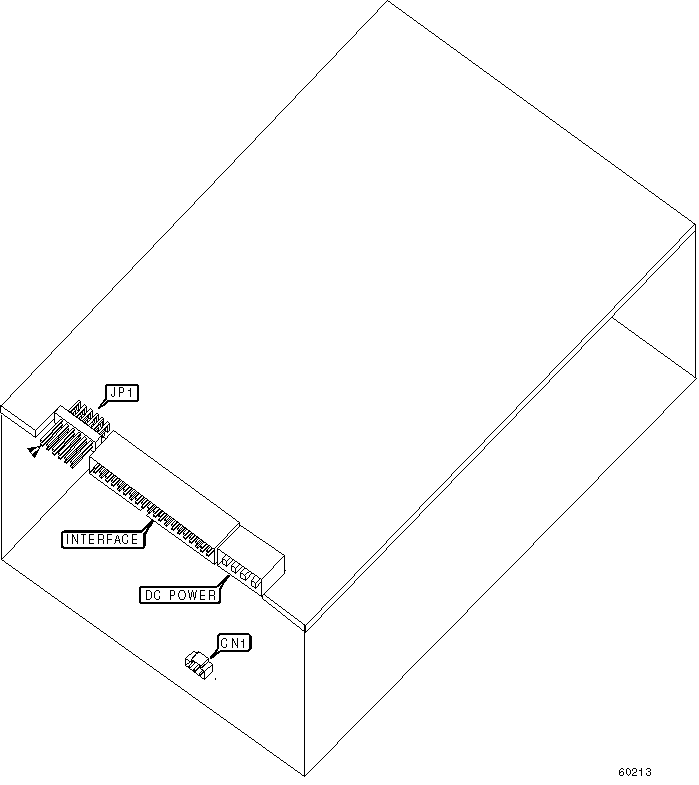

View

Top

CONNECTIONS

Function

Label

Audio out

CN1

USER CONFIGURABLE SETTINGS

Setting

Label

Position

»

Factory configured - do not alter (Parity check)

JP1/jumper 4

Closed

»

Factory configured - do not alter (TERMPWR)

JP1/jumper 5

Closed

»

Factory configured - do not alter (Termination)

JP1/jumper 6

Open

Note: Settings other than default for JP1/jumpers 4-6 are unidentifed.

DRIVE SELECT ID

Drive ID

JP1/jumper 1

JP1/jumper 2

JP1/jumper 3



0

Open

Open

Open



1

Closed

Open

Open



2

Open

Closed

Open

»

3

Closed

Closed

Open



4

Open

Open

Closed



5

Closed

Open

Closed



6

Open

Closed

Closed



7

Closed

Closed

Closed
