AST RESEARCH, INC.

ADVANTAGE! PLUS FAX/MODEM (240037-001)

Modem Type

Data (Asynchronous)/Fax

Maximum Data Rate

2400 bps

Maximum Fax Rate

Unidentified

Data Bus

8-bit ISA

Fax Class

Unidentified

Data Modulation Protocol

Unidentified

Fax Modulation Protocol

Unidentified

Error Correction/Compression

Unidentified

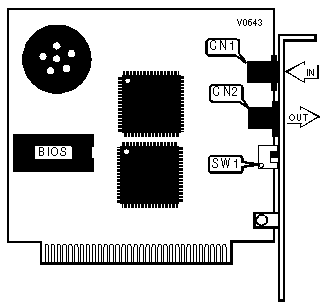

CONNECTIONS

Purpose

Location

Purpose

Location

Line in

CN1

Line out

CN2

COM PORT SETTINGS

COM

SW1/1

SW1/2

COM1

On

On

COM2

On

Off

COM3

Off

On

COM4

Off

Off
