DIAMOND MULTIMEDIA SYSTEMS, INC.

TELECOMMANDER 2500XL

Card Type

Sound/Modem

Modem Chip Set

Rockwell RCV144ACi/SP

Sound Chip Set

Rockwell RCV144ACi/SP

I/O Options

CD-ROM interfaces (4), CD-ROM audio in (3), game/MIDI port, audio line in, audio line out, microphone in, telephone line out, speakerphone, VoiceView, wavetable

Maximum Data Rate

14.4Kbps

Maximum Fax Rate

14.4Kbps

Data Bus

16-bit ISA

Fax Class

Class I

Data Modulation Protocol

Bell 103A/212A

ITU-T V.21, V.22, V.22bis, V.23, V.32, V.32bis

Fax Modulation Protocol

ITU-T V.17, V.21CH2, V.27ter, V.29

Error Correction/Compression

MNP5, MNP10, V.42, V.42bis

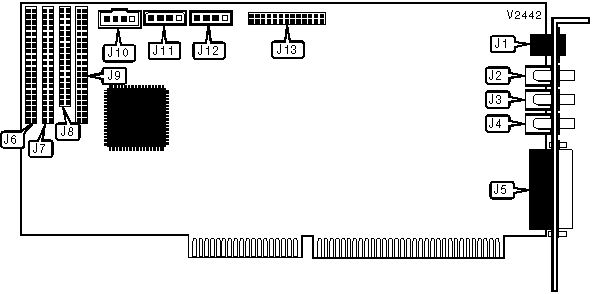

CONNECTIONS

Function

Label

Function

Label

Telephone line out

J1

Sony CD-ROM interface

J8

Audio line out

J2

IDE CD-ROM interface

J9

Audio line in

J3

Sony CD audio connector

J10

Microphone in

J4

Mitsumi CD audio connector

J11

Game/MIDI port

J5

Panasonic CD audio connector

J12

Panasonic CD-ROM interface

J6

Wavetable daughterboard header

J13

Mitsumi CD-ROM interface

J7
