RAD DATA COMMUNICATIONS

SRM-5S

Modem Type

Data (synchronous)

Maximum Data Rate

19.2Kbps

Data Bus

External

Data Modulation Protocol

Proprietary

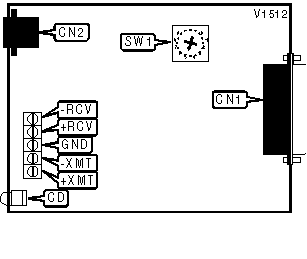

CONNECTIONS

Purpose

Location

Purpose

Location

RS-422

CN1

Ground

GND

RJ-12/RJ-45

CN2

Transmit positive

+XMT

Receive positive

+RCV

Transmit negative

-XMT

Receive negative

-RCV



BAUD RATE

Setting

SW1

19.2Kbps

0

14.4Kbps

1

» 9600bps

2

7200bps

3

4800bps

4

3600bps

5

2400bps

6

1800bps

7

1200bps

8

900bps

9

DIAGNOSTIC LED(s)

LED

Color

Status

Condition

CD

Red

On

Carrier signal is high

CD

Red

Off

Carrier signal is low
