SUPRA DIAMOND

SUPRAEXPRESS 144I PLUS

Card Type

Fax, Modem (asynchronous)

Chip Set

Rockwell

Maximum Data Rate

14.4Kbps

Maximum Fax Rate

14.4Kbps

Data Bus

8-bit ISA

Fax Class

Class I

Data Modulation Protocol

Bell 103/212A

ITU-T V.21, V.22, V.22bis, V.32, V.32bis

Fax Modulation Protocol

ITU-T V.17, V.27ter, V.29

Error Correction/Compression

MNP5, V.42, V.42bis

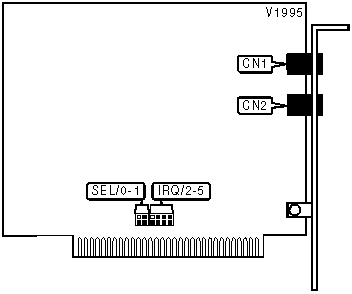

CONNECTIONS

Function

Label

Function

Label

Line out/in - Unidentified

CN1

Line in/out - Unidentified

CN2

SERIAL PORT ADDRESS

Setting

SEL/0

SEL/1

COM1 (3F8h)

Open

Open

í COM2 (2F8h)

Closed

Open

COM3 (3E8h)

Open

Closed

COM4 (2E8h)

Closed

Closed

INTERRUPT

Setting

IRQ/2

IRQ/3

IRQ/4

IRQ/5

2

Closed

Open

Open

Open

í 3

Open

Closed

Open

Open

4

Open

Open

Closed

Open

5

Open

Open

Open

Closed

Proprietary AT Command Set

See document V1991 for a full command summary.
