DIAMOND MULTIMEDIA SYSTEMS, INC.

STEALTH 24 (REV. B2)

Category

Video

Video Types Supported

XVGA

Video Processor

S3 86C801/86C805

Highest Resolution Supported

1280 x 1024

Data Bus Type

16-bit ISA

Memory Type

DRAM

Maximum Onboard Memory

1MB

CONNECTIONS

Purpose

Location

Purpose

Location

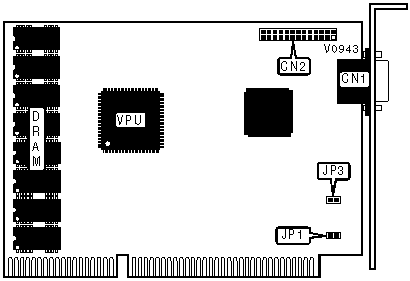

15-pin analog video port

CN1

VGA feature connector

CN2

INTERRUPT CONFIGURATION

IRQ 2

JP1

»

Enabled

Closed



Disabled

Open

WAIT STATE CONFIGURATION

Setting

JP3

»

Enabled

Closed



Disabled

Open
