EVEREX SYSTEMS, INC.

MAXLOGIC EV-698

Category

Video

Video Types Supported

XVGA

Video Processor

TVGA9000A

Highest Resolution Supported

1024 x 768

Data Bus Type

16-bit ISA

Memory Type

DRAM

Maximum Onboard Memory

512KB

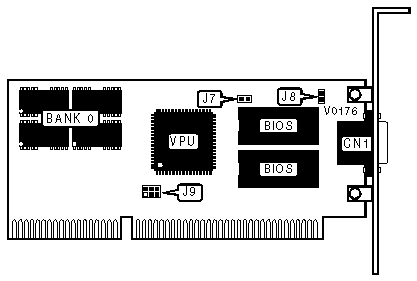

CONNECTIONS

Purpose

Location

15-pin analog video port

CN1

SCANNING RATE SELECTION

Rate

J7

»

High

Open



Low

Closed

BUS WIDTH AUTODETECT SELECTION

Setting

Size

J8

J9

»

Enabled

16-bit

Open

Open



Disabled

8-bit

Closed

Closed
