PROLINK COMPUTER, INC.

MVGA-WDC33

Category

Video

Video Type

XVGA

Video Processor

Western Digital

Highest Resolution Supported

1280 x 1024

Data Bus Type

16-bit VESA

Memory Type

DRAM

Maximum Onboard Memory

2MB

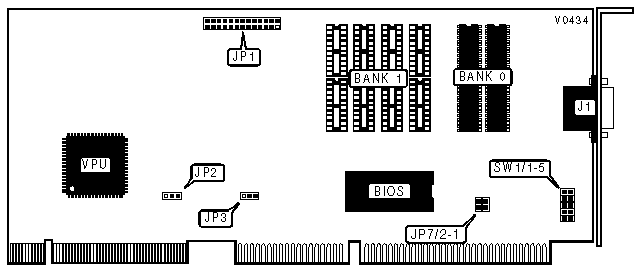

CONNECTIONS

Purpose

Location

Purpose

Location

15-pin analog video port

J1

VESA Feature connector

JP1

DATA/COMMAND LINE

Setting

JP2

»

Disabled

Pins 1 & 2 closed



Enabled

Pins 2 & 3 closed

CPU MATCHING

Setting

JP3

»

80486

Pins 2 & 3 closed



80386

Pins 1 & 2 closed

MODE 3, 12, 5E, AND 5F REFRESH RATES

Setting

JP7/1

»

72Hz

Closed



60Hz

Open

ZERO WAIT STATE

Setting

JP7/2

»

Disabled

Open



Enabled

Closed

800 X 600 REFRESH RATES

Refresh

SW1/1

SW1/2

»

56Hz Non-interlaced

Open

Open



60Hz Non-interlaced

Open

Closed



72Hz Non-interlaced

Closed

Open



56Hz Non-interlaced

Closed

Closed

1024 X 768 REFRESH RATES

Refresh

SW1/3

SW1/4

»

87Hz Interlaced

Open

Open



60Hz Non-interlaced

Open

Closed



70Hz Non-interlaced

Closed

Open



72Hz Non-interlaced

Closed

Closed

FONT SELECTION

Setting

SW1/5

»

Standard font

Open



TUV font

Closed

VIDEO MEMORY CONFIGURATION

Size

Bank 0

Bank 1

»

1MB

(4) 256K x 8

NONE



2MB

(4) 256K x 8

(8) 256K x 4

MISCELLANEOUS NOTES

Bank 0 may be configured as (2) 256K x 16
