UNIDENTIFIED

OAK077 VGA

Card Type

Video card

Video Chip Set

Oak Technology

Maximum Video Memory

1MB

Data Bus

16-bit ISA

Video Types Supported

CGA, EGA, VGA

Highest Resolution Supported

1280 x 1024

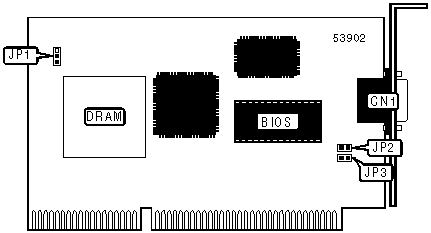

CONNECTIONS

Function

Label

15-pin video analog video port

CN1

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

VGA mode enabled

JP1

Pins 1 & 2 closed



VESA mode enabled

JP1

Pins 2 & 3 closed

»

Monitor type select color

JP3

Closed



Monitor type select monochrome

JP3

Open

VIDEO MEMORY CONFIGURATION

Note: Card is factory installed with 256KB memory. It is upgradeable to 512KB or 1MB. The chip size is unidentified.

VIDEO INTERLACE CONFIGURATION

Interlace

JP2

»

Enabled

Closed



Disabled

Open
